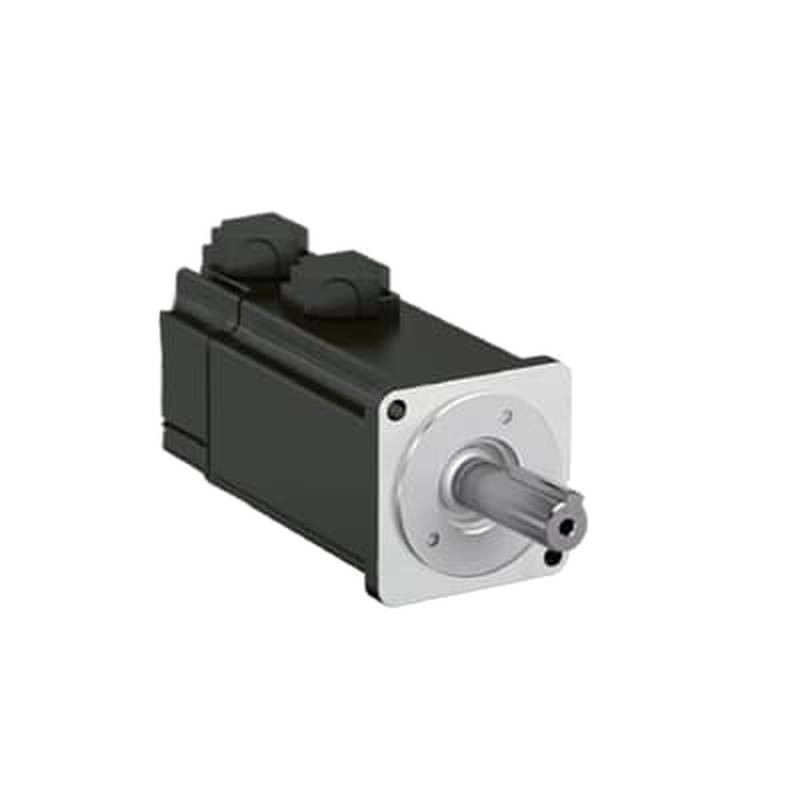

Der ABB ESM04X-101-302-T1N1A00 ist ein hochpräziser bürstenloser 100W-AC-Servomotor, der für anspruchsvolle industrielle Positionierungs-, Fabrikautomatisierungs- und Roboterbewegungssteuerungssysteme entwickelt wurde. Als originales, neues Industriekomponente für Motion Control liefert dieses kompakte Gerät eine hohe Drehmomentdichte, präzise Geschwindigkeitsdynamik und absolute Positionierungsrückmeldung, um eine optimale Leistung in automatisierten Maschinen zu gewährleisten.
Wichtige technische Spezifikationen
Marke & Serie: ABB ESM Serie
Modellteilenummer (MPN): ESM04X-101-302-T1N1A00
Hauptkategorie: Industrieller AC-Servomotor
Zustand: Original neu in Werksverpackung
Betriebsspannung: 220V AC (Einphasen-/Dreiphasensysteme)
Nennleistung: 0,1 kW (100 W)
Rückmeldeeinheitentyp: Hochauflösender Absolutwertgeber
Wellen- & Flanschabmessungen: Standard NEMA/IEC Small-Frame-Flansch
Schutzart: IP65 (ausgenommen Wellendurchgangsloch)
Hauptanwendungen: CNC-Hilfsantriebe, Verpackungsmaschinen, Halbleiterhandling, Pick-and-Place-Roboter
Schlüsselmerkmale & Ingenieurleistungen
Hohe dynamische Leistungsdichte: Das Design mit geringer Rotor-Trägheit des ESM04X-101-302-T1N1A00 ermöglicht hohe Beschleunigungs- und Verzögerungsraten, wodurch die mechanischen Zykluszeiten bei schnellen Indexieranwendungen reduziert werden.
Integrierte hochauflösende Rückmeldung: Dieser Servomotor mit Absolutwertgeber verfügt über ein Mehrumdrehungs-Optiksystem und behält seinen Positionspeicher auch bei Stromunterbrechungen bei, wodurch mechanische Endschalter oder Referenzfahrten beim Systemstart überflüssig werden.
Design mit geringer elektromagnetischer Interferenz: Hergestellt aus magnetischen Kernen mit hoher Permeabilität und geschirmten internen Wicklungen, arbeitet dieser 220-V-AC-Servomotor zuverlässig neben Hochfrequenz-Leistungselektronik und industriellen Feldbuskommunikationen.
Thermisch optimiertes Statordesign: Die fortschrittliche Geometrie der Statormwicklung minimiert interne Widerstandsverluste und sorgt für geringe Betriebswärmeentwicklung auch unter kontinuierlicher S1-Last.
Industrielle IP65-Gehäuseintegrität: Das präzisionsgefertigte Aluminiumgehäuse mit robusten, ölbeständigen Radialwellendichtungen schützt interne Wicklungen und Encoderoptiken vor industriellem Staub, Ölnebel und spritzenden Kühlmitteln.
Aufschlüsselung der Modellteilenummer & Auswahlkriterien
Das Verständnis des genauen alphanumerischen Codestruktur der ABB ESM-Serie gewährleistet eine korrekte Drop-in-Integration und vermeidet Komponenten-Fehlanpassungen bei Ersatz. Der Bestellcode ESM04X-101-302-T1N1A00 spezifiziert die physikalischen, elektrischen und Rückmeldeparameter:
ESM: Steht für die ABB Compact High-Performance Brushless AC Servo Motor Serie.
04X: Gibt die physikalische Rahmengröße (40mm quadratisches Flanschprofil) an, optimiert für enge Schaltschrank- und mechanische Platzverhältnisse.
101: Bezeichnet die Leistungsklasse von 100W und die Nennleistung des Dauerdrehmoments.
302: Repräsentiert das Nenndrehzahlprofil (3000 U/min Basisdrehzahl mit maximaler dynamischer Spitzenleistung).
T1: Identifiziert die 220V AC Wicklungskonfiguration, optimiert für Standard-Einphasen- oder Dreiphasen-Servotreiber-Leistungsstufen.
N1: Bezeichnet den eingebauten Mehrumdrehungs-Absolutwertgeber-Rückmeldemechanismus.
A00: Standard-Wellenkonfiguration ohne Haltebremse, mit Standard-Gezahnten oder glatten zylindrischen Keilnut-Optionen.
Bei der Auswahl dieser Einheit für Ersatz oder Neuentwicklung muss der Maschinenbauingenieur die Grenzen der radialen und axialen Wellenbelastung überprüfen. Stellen Sie sicher, dass das Verhältnis der Lastträgheit innerhalb der empfohlenen Grenzen im Verhältnis zur Rotor-Trägheit des Motors liegt, um eine Verstärkungsinstabilität während der Abstimmung zu verhindern.
Richtlinien für elektrische Verkabelung, Abschirmung & thermisches Layout
Eine ordnungsgemäße Installation ist entscheidend, um die betriebliche Lebensdauer und Positioniergenauigkeit des Motors zu maximieren. Fehlerhafte Verkabelung oder schlechte thermische Schaltschranklayouts können Störsignale in den Rückmeldekreis einspeisen.
Standards für Strom- und Encoder-Pinbelegung:
Der Motor verfügt über separate industrielle Rundsteckverbinder für die Hauptmotorleistung (U, V, W, PE) und schnelle Encoder-Differenzsignale (A/B/Z-Kanäle und serielle Rückmeldeprotokolle). Bündeln Sie das Encoder-Rückmeldekabel niemals im selben Kabelkanal neben Hochspannungs-AC-Leitungen oder Bremswiderstandsleitungen.
Standards für Abschirmung und Erdung:
Um elektromagnetische Störungen des Absolutwertgebersignals zu verhindern, verwenden Sie doppelt geschirmte Twisted-Pair-Kabel für alle Rückmeldungen. Verbinden Sie die Kabelgeflecht-Abschirmung direkt mit der Erdungsplatte des Schaltschrankes über eine 360-Grad-EMV-Kabelverschraubung. Stellen Sie sicher, dass ein dedizierter Schutzleiter (PE) direkt vom Motorrahmen-Erdungsbolzen zum zentralen Erdungssystem der Anlage verbunden ist.
Überlegungen zur Wärmeableitung:
Während der Aluminium-Motorrahmen Wärme effektiv durch Leitung und Strahlung ableitet, dient die Montage der Einheit an einem Metallmaschinengehäuse als wesentlicher Kühlkörper. Halten Sie ausreichend Abstand um den Motorkörper, um die Umgebungsbelüftung zu ermöglichen und sicherzustellen, dass die Umgebungstemperaturen im Arbeitsbereich von 0°C bis +40°C liegen.
Technische & Geschäftliche FAQs
Was sind die Hauptindikatoren für Encoder-Signalverlust oder Rückmeldungsbeschädigung bei diesem Motor?
Encoder-Signalinstabilität verursacht normalerweise Antriebsfehlercodes wie Abweichungen von der Position, Übergeschwindigkeitsalarme, Phasenfolgefehler oder fehlende absolute Nullmarkierungen. Überprüfen Sie zuerst die differentiellen seriellen Leitungen mit einem Oszilloskop auf Rauschpegel. Stellen Sie sicher, dass die Abschirmungs-Erdung intakt ist, und inspizieren Sie die Kontakte des Rückmeldesteckers auf thermische Oxidation oder Vibrationslockerung.
Wie konfiguriere ich den Antrieb beim Austausch eines älteren Relativwertgeber-Motors durch dieses Absolutwertgeber-Modell?
Sie müssen die Parametereinstellungen des Servotreiber aktualisieren, um absolute serielle Rückmeldeprotokolle anstelle von inkrementellen Impulskanälen zu erkennen. Löschen Sie alle vorhandenen Nullpunktoffsets in der SPS-Steuerung, führen Sie die Nullpunkt-Referenzkalibrierungsroutine des Antriebs aus und aktivieren Sie die Optionen zur Batteriesicherung zur Positionsbeibehaltung, falls Sie Mehrumdrehungs-Absolutwertspeichermodi verwenden.
Kann dieser Motor in vertikalen Ausrichtungen ohne interne elektromechanische Haltebremse montiert werden?
Ja, aber vertikale Achsanwendungen ohne integrierte Bremse erfordern einen externen mechanischen Bremsmechanismus oder ein Gegengewichtssystem. Da der ESM04X-101-302-T1N1A00 keine interne Haltebremse enthält, kann die vertikale Achse absinken, wenn die Antriebsleistung entfernt wird oder während Not-Stopp-Bedingungen.
Was ist die erwartete Marktpreisspanne und Lieferzeit für eine original neue Einheit?
Der Stückpreis liegt typischerweise zwischen 320 und 580 USD, abhängig vom Bestellvolumen, der Verfügbarkeit von Fabrikchargen und regionalen Zöllen. Die Lieferzeiten für Lagerbestände reichen von 3 bis 5 Werktagen, während Fabrikproduktionsaufträge 4 bis 6 Wochen dauern können; fordern Sie ein offizielles Angebot an, um den aktuellen Lagerstatus zu bestätigen.
Wie kann ich überprüfen, ob der gelieferte ABB ESM-Motor authentisch und unbenutzt ist?
Untersuchen Sie das laserbeschriftete Typenschild am Aluminiumgehäuse auf gestochen scharfe Textdarstellung, gleichen Sie die Seriennummer mit der ABB-Datenbank ab und überprüfen Sie die originalen manipulationssicheren Siegel des Originalverpackungskartons. Authentische Einheiten weisen eine gleichmäßige Eloxierung über das Gehäuse auf, ohne Spuren von Befestigungsschrauben an den Flanschbohrungen oder Verschleißspuren an der Keilnut.
FAQ
1. Wer sind wir?
Beijing Zhongping Technology Co., LTD. (北京众平科技股份有限公司) ist ein globaler Dienstleister für industrielle elektrische Automatisierung und ein technologieorientiertes Unternehmen, das wissenschaftliche Forschung, Design, Marketing, technische Dienstleistungen, das industrielle Internet sowie internationale Import- und Exportdienste vereint.
2. Was können Sie bei uns kaufen?
SPS, Frequenzumrichter, Mensch-Maschine-Schnittstellen, Hydraulikprodukte, Niederspannungs-Energieverteilung, Industrieroboter und Kernkomponenten
3. Ist der Artikel auf Lager oder muss er von einem anderen Lieferanten bezogen werden?
Wir haben einen großen Warenbestand und verfügen über ein eigenes Lager.
4. Welche Vorteile haben wir gegenüber anderen Lieferanten?
Unser Unternehmen verfügt über einen großen Lagerbestand und mehrere Lagerhäuser. Darüber hinaus unterhalten wir Büros in wichtigen Industrieprovinzen und -städten des Landes sowie mehrere internationale Servicestellen. Wir bieten Ihnen umfassende One-Stop-Services für die intelligente Fertigung, die Ihnen Zeit, Mühe und Kosten sparen.
5. Können Sie 100% neue, original authentische Produkte anbieten?
Wir verkaufen ausschließlich neue, originale und echte Produkte, keine renovierten oder gefälschten Artikel – nur Originalware vom Hersteller!
6. Wie lange ist die Lieferzeit?
Bei Lagerware erfolgt der Versand innerhalb von 2-3 Werktagen. Bei größeren Mengen dauert es 5-7 Werktage nach Zahlungseingang. Bei nicht-standardmäßigen Modellen kann es etwas länger dauern. Die genaue Lieferzeit teilen wir Ihnen mit.
7. Gibt es technischen Support?
Selbstverständlich. Unser professionelles technisches Team steht Ihnen zur Verfügung, um technische Probleme zu lösen.
8. Wie garantieren wir die Qualität?
Wir wenden drei Prozesse zur Qualitätskontrolle der Waren an.
1). Unsere Ingenieure inspizieren regelmäßig die Produktion und Qualitätskontrolle im Werk.
2) Die eingehenden Materialien werden von erfahrenen Einkaufsingenieuren geprüft, bevor sie eingelagert werden können.
3). Mindestens 2 Personen aus der Logistikabteilung überprüfen die zu versendenden Waren vor der Auslieferung doppelt.
9. Können Sie die sichere und zuverlässige Lieferung Ihrer Produkte gewährleisten?
Ja, wir verwenden strikt internationale Standardverpackungen. Für Gefahrgüter verwenden wir spezielle Verpackungen und für Artikel mit Temperaturanforderungen eine Kühlfracht. Spezielle Artikelverpackungen und Standardverpackungen für allgemeine Fracht können zusätzliche Kosten verursachen.
10. Wie sieht es mit den Frachtkosten aus?
Die Kosten hängen davon ab, wie Sie die Waren erhalten möchten. Express ist normalerweise der schnellste, aber auch der teuerste Weg. Seefracht ist die beste Lösung für große Warenmengen. Die genauen Versandkosten hängen vom Kaufbetrag, der Menge und dem Gewicht Ihrer Bestellung ab. Bitte kontaktieren Sie uns für weitere Informationen.
