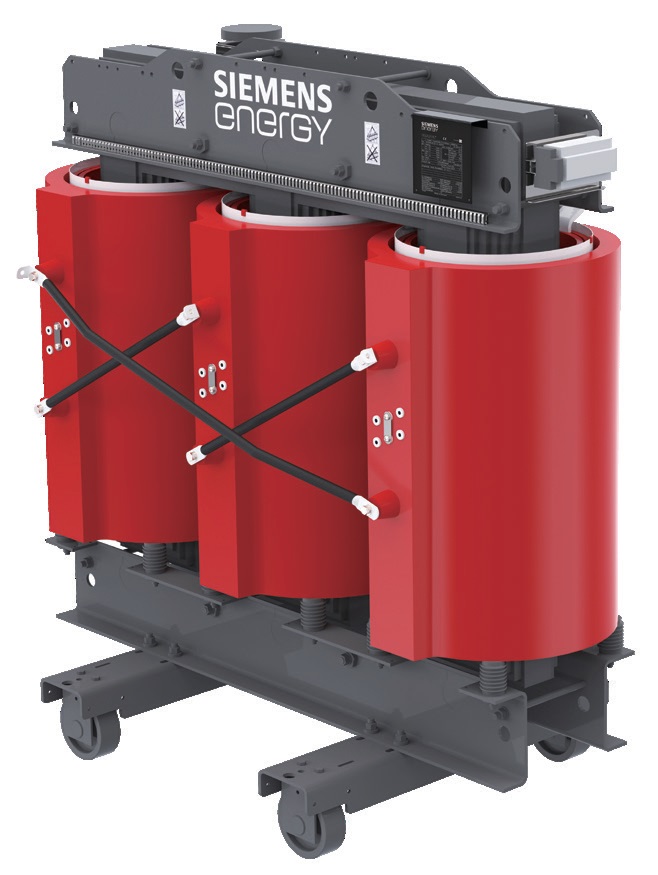

Der 35-kV-Gießharz-Leistungstransformator mit Laststufenschalter sorgt für eine zuverlässige Spannungsregelung und einen brandsicheren Betrieb in industriellen Verteilungsnetzen und Systemen für erneuerbare Energien. Mit einem Kapazitätsbereich von 4000 bis 20000 kVA und einer Regelung unter Last von ±4 x 2,5 % gewährleistet dieses trockenisolierte Gerät eine stabile Stromversorgung bei schwankenden Lasten. Beijing Zhongping Technology unterstützt regionale Ingenieurprojekte durch die Lieferung dieser robusten Transformatoren mit umfassenden Prüfungen vor dem Versand.
Die industrielle Stromverteilung leidet häufig unter Spannungsinstabilität, Netzoberschwingungen und Platzmängeln, die herkömmliche ölgefüllte Transformatoren vor Herausforderungen stellen. Dieser 35-kV-Gießharz-Leistungstransformator bewältigt diese Herausforderungen durch fortschrittliche Vakuum-Gießharz-Foliwickelungstechnologie und ein nicht brennbares, ölfreies architektonisches Design. Das Hochspannungssystem verarbeitet Eingänge von 35 bis 38,5 kV, während sich die Niederspannungsseite mit Dyn11- oder Yd11-Schaltgruppen an Anforderungen von 6 bis 10,5 kV anpasst. Durch die Integration eines Laststufenschalters ändert das Gerät das Übersetzungsverhältnis unter Vurlastbedingungen dynamisch, ohne den nachgeschalteten Betrieb zu unterbrechen. Dieser Mechanismus optimiert den Leistungsfluss in schweren Industrieanlagen, Versorgungsunterstationen und Erzeugungsstätten für erneuerbare Energien, in denen konstante Spannungsprofile zwingend erforderlich sind.
Technische Daten
Bemessungsspannung HV: 35 kV - 38.5 kV bei 50 Hz / 60 Hz
Bemessungsspannung LV: 6 kV - 10.5 kV bei 50 Hz / 60 Hz
Kapazitätsbereich: 4000 kVA - 20000 kVA bei Dauerbetrieb
Spannungsregelung unter Last: ±4 x 2,5 % bei Lastbedingungen
Schaltgruppe: Dyn11 / Yd11 bei Standardkonfiguration
Kurzschlussspannung: 8 % - 11 % bei Bemessungsanzapfung
Kühlverfahren: AN / AF bei natürlicher Luftkühlung oder Lüfterkühlung
Schutzart: IP00 - IP23 je nach Gehäuse
Isolationsklasse: Klasse F / H bei 155 °C / 180 °C Temperaturindex
Erwärmung: 100 K bei durchschnittlicher Wicklungserwärmung
Produktübersicht und Hauptmerkmale
Dieses Gerät stellt einen hochmodernen Gießharz-Trockentransformator dar, der für die Hochleistungs-Innenraum- und Halbfreiluft-Primärverteilung entwickelt wurde. Er arbeitet sicher innerhalb von Mittelspannungs-Versorgungsinfrastrukturen, großen Fertigungsanlagen und Solar- oder Windenergie-Integrationszentren im Versorgungsmaßstab. Die Architektur macht flüssige Dielektrika vollständig überflüssig, wodurch Explosionsrisiken und Anforderungen an die Eindämmung toxischer Flüssigkeiten entfallen.
Die Vakuum-Epoxidharz-Vergusskapselung schützt die Leiterwicklungen vor starker Feuchtigkeit, chemischer Verschmutzung und aggressiven industriellen Schwebstoffen in der Luft. Die Folienwicklunggeometrie verbessert die mechanische Kurzschlussfestigkeit erheblich, indem sie die elektromagnetischen Axialkräfte gleichmäßig über die Spulenhöhe verteilt. Darüber hinaus minimieren verlustarme kornorientierte Siliziumstahlkerne die Kernerregungsverluste und verbessern die Gesamtenergieeffizienz während längerer Betriebszyklen.
Der integrierte Laststufenschalter ermöglicht nahtlose Spannungsanpassungen unter aktiven Lastbedingungen und schützt empfindliche nachgeschaltete Fertigungsmaschinen vor Netzspannungseinbrüchen. Die natürliche Luftkühlung hält das thermische Gleichgewicht aufrecht, während optionale Lüfterkühlungsgebläse die Kapazitätsgrenzen bei Spitzenlastanforderungen erhöhen. Niedrige Schallemissionsprofile ermöglichen es Anlagenbetreibern, den Transformator näher an den Lastzentren zu positionieren, wodurch sekundäre Kabelleitungen und Kupferverluste bei der Verteilung reduziert werden.
Anwendungen und Auswahlanleitung
Industrieanlagen, Versorgungsunterstationen und Großanlagen zur Stromerzeugung aus erneuerbaren Energien profitieren erheblich von der hohen thermischen Kapazität und der dynamischen Regelung dieses Transformators. Rechenzentren und Krankenhäuser priorisieren seine brandsichere, ölfreie Zusammensetzung, um strenge Sicherheitsvorschriften in der Nähe von menschenbesetzten Zonen zu erfüllen. Standorte für erneuerbare Energien nutzen seine präzisen Spannungsanpassungsfähigkeiten, um die variable Leistungsabgabe vor der Einspeisung ins Netz zu stabilisieren.
Der Auswahl-Workflow beginnt mit der Überprüfung der Primärsystemspannung und der erforderlichen Scheinleistungskapazität im Bereich von 4000 bis 20000 kVA. Als Nächstes bewerten Ingenieure die Umgebungsbedingungen und bestimmen, ob offene Standard-IP00-Gehäuse oder Schutzgehäuse von IP21 bis IP23 erforderlich sind. Die Spannungsregelungsparameter müssen den Schwankungsbereichen des vorgelagerten Versorgungsnetzes entsprechen, um sicherzustellen, dass der Anzapfungsbereich von ±4 x 2,5 % eine adäquate Kompensation bietet. Schließlich müssen Hilfsüberwachungsfunktionen wie PT100-Temperatursensoren und digitale Steuerungen für eine umfassende SCADA-Integration spezifiziert werden.
Installation und Konformität
Die mechanische Installation erfordert ein ebenes Betonfundament unter Verwendung von strukturellen Basisschienen oder drehbaren Lenkrollen für eine präzise Positionierung. Hochspannungsanschlüsse verwenden entweder konventionelle Anschlussbolzen oder geschirmte steckbare Anschlüsse, während Niederspannungsausgänge über flexible Kupferschienen angeschlossen werden, um thermische Dehnungsspannungen zu isolieren. Alle metallischen Gehäuse, Kernrahmen und Sternpunkte müssen in Übereinstimmung mit den relevanten elektrischen Sicherheitsvorschriften sicher mit dem Erdungsnetz der Anlage verbunden sein.
Eingebettete PT100-Widerstandstemperaturfühler in den Niederspannungswicklungen sind direkt mit einer digitalen Steuereinheit verbunden und lösen Alarm- und Auslösesequenzen aus, wenn sich die thermischen Grenzen dem Schwellenwert nähern. Die Steuerverdrahtung für Stufenschaltermotoren und Temperaturrelais muss abgeschirmte verdrillte Kabel verwenden, die durch separate Metallrohre von Hochleistungskreisen weg verlegt sind. Dieses Gerät entspricht strengen internationalen Herstellungs- und Sicherheitsstandards und wird routinemäßigen Werksabnahmeprüfungen unterzogen, einschließlich Teilentladungsmessung, Blitzstoßspannungsprüfungen und thermischen Prüfungen.
Auswahlberatung und alternative Optionen
Die Auswahl der geeigneten Transformatorvariante beinhaltet das Ausbalancieren von Lastprofilen, Umgebungstemperaturparametern und räumlichen Einschränkungen in bestehenden Schaltanlagenräumen. Beijing Zhongping Technology bietet fachkundige technische Beratung und hilft Ingenieuren, Spezifikationen abzugleichen und passende Verteilungsanlagen für regionale Projekte zu sichern. Zu den alternativen Konfigurationen innerhalb dieser Produktfamilie gehören duale Niederspannungsausgangswicklungen und spezielle korrosionsbeständige Rahmen in Marinequalität für Offshore-Plattformen.
Häufig gestellte Fragen (FAQ)
1. Wie sind die Lagerverfügbarkeit und die Lieferzeiten für diese Transformatorenserie?
Beijing Zhongping Technology unterhält robuste regionale Logistikkanäle, um Standardgeräte effizient zu liefern und Projektstillstandszeiten im Vergleich zu den Lieferzeiten aus Übersee zu minimieren. Kontaktieren Sie unser Vertriebsteam für technische Fragen zur sofortigen Überprüfung des Lagerstatus für spezifische kVA-Nennleistungen.
2. Welche Gewährleistung und welche RMA-Verfahren gelten für diese Geräte?
Jeder Transformator wird durch eine umfassende 12-monatige Betriebsgarantie unterstützt, die durch strenge Werkstestprotokolle abgesichert ist. Sollte wider Erwarten eine technische Anomalie auftreten, koordinieren die lokalen Support-Teams eine schnelle Diagnose und Ersatzteilunterstützung.
3. Was sind die funktionellen Unterschiede und Auswahlkriterien zwischen Kupfer- und Aluminiumwicklungen?
Kupferwicklungen bieten eine höhere elektrische Leitfähigkeit und mechanische Zugfestigkeit, was zu einer kompakteren physischen Grundfläche und etwas geringeren Lastverlusten führt. Aluminiumwicklungen stellen eine kostengünstige Alternative für Installationen dar, bei denen die Platzverhältnisse flexibel sind und Gewichtszulassungen größere Kerndimensionen erlauben.
4. Kann dieser Trockentransformator im Freien installiert werden?
Der Basistransformator verfügt über die Schutzart IP00, die ein Innengehäuse oder ein Umspannwerk zum Schutz vor Witterungseinflüssen erfordert. Wenn er mit einem speziellen wetterfesten Gehäuse bis Schutzart IP23 oder höher ausgestattet ist, eignet er sich für den geschützten Außeneinsatz.
5. Wie sieht das Überlastungskapazitätsprofil unter Notbetriebsbedingungen aus?
Die Gießharzstruktur unterstützt kurzfristige Notüberlastungen gemäß den Standard-Ladeleitfäden für Trockentransformatoren, vorausgesetzt, die Umgebungstemperaturen bleiben innerhalb zulässiger Designgrenzen. Erweiterte Überlastungen erfordern die Aktivierung einer aktiven Kühlung über Hilfslüfterpakete, um eine beschleunigte Alterung der thermischen Isolation zu verhindern.
6. Welche routinemäßige Wartung ist für dieses ölfreie Transformatorendesign erforderlich?
Die hermetisch dichte Gießharzkapselung macht Flüssigkeitstests, Ölfiltration und den Austausch von Dichtungen überflüssig, die bei flüssigkeitsgefüllten Einheiten typisch sind. Die routinemäßige Pflege beschränkt sich auf periodische Sichtprüfungen auf Staubansammlungen, Überprüfungen des Anzugsdrehmoments der Klemmen und Funktionsprüfungen der thermischen Überwachungssensoren.
7. Wie funktioniert der Laststufenschalter und welches sind seine Regelgrenzen?
Der integrierte Laststufenschalter passt das Übersetzungsverhältnis des Transformators unter Lastbedingungen dynamisch an, um eine stabile Sekundärspannung aufrechtzuerhalten. Er bietet einen Gesamter Regelbereich von ±4 x 2,5 %, der über ein automatisiertes Motorantrieb-Bedienfeld ausgeführt wird, das mit spannungsüberwachenden Relais verbunden ist.
8. Welche Konformitätsstandards regeln die Schallemissionen dieser Einheiten?
Die akustische Leistung entspricht streng den internationalen NEMA- und IEC-Standards für Trockentransformatoren. Die geräuscharme Kernkonstruktion stellt sicher, dass die Schalldruckpegel deutlich innerhalb der Schwellenwerte bleiben, die für lärmsensible gewerbliche und institutionelle Umgebungen geeignet sind.
