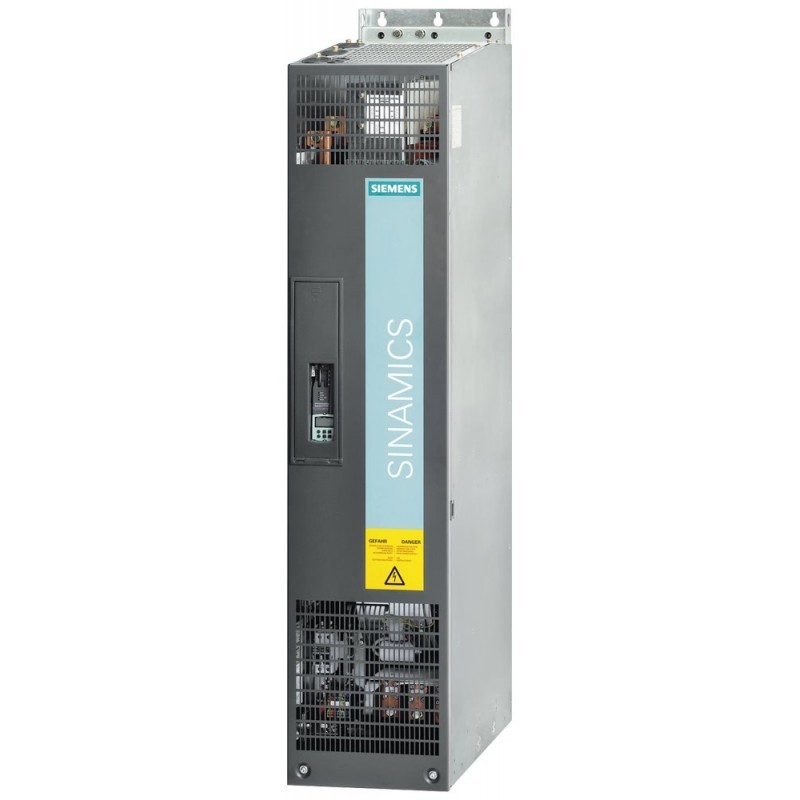

Siemens 6SL3310-1TE32-1AA3 Chassis Power Module: Das robuste Rückgrat für leistungsstarke Motorsteuerungssysteme
Das Siemens 6SL3310-1TE32-1AA3 ist ein Chassis-Leistungsmodul aus der renommierten Antriebsfamilie SINAMICS S120, das für eine zuverlässige und effiziente Leistungsumwandlung für anspruchsvolle industrielle Anwendungen entwickelt wurde. Dieses spezifische Motorsteuermodul ist als "Chassis-Typ" -Einheit ausgelegt, was bedeutet, dass es sich um eine eigenständige Leistungskomponente handelt, die für die individuelle Montage in einem Steuerschrank bestimmt ist, anstatt Teil eines Buchgrößenstapels zu sein. Mit einer erheblichen Nennleistung von 110 kW fungiert er als Schlüsselkomponente in einem gemeinsamen Gleichstrom-Bussystem und liefert die Gleichstromleistung, die für nachgelagerte Motormodulen erforderlich ist, um alles von einfachen Pumpen bis hin zu komplexen, mehrachsigen Servosystemen anzutreiben. Seine robuste Konstruktion und fortschrittliche Funktionen machen es zu einem Eckpfeiler für Automatisierungslösungen in der Schwerindustrie, einschließlich Materialhandling, Prüfbänken und großen Fertigungszellen.
1. Produktübersicht und Kernfunktionalität
Das 6SL3310-1TE32-1AA3 ist grundsätzlich ein Chassis-Leistungsmodul, auch als Basic Line Module (BLM) bekannt. Seine Hauptaufgabe besteht darin, die eingehende dreiphasige Wechselstromleitungsspannung (380-480V) in eine stabile Gleichspannung umzuwandeln, die dem Gleichstrombus des Systems zugeführt wird. Dieser Gleichstrombus dient dann als gemeinsamer Leistungsbereich für ein oder mehrere Motormodule, die die Komponenten sind, die direkt für die Steuerung der Motoren verantwortlich sind.
Als nicht-regeneratives Modul ist es für Anwendungen konzipiert, in denen die Bremsenergie von Motoren nicht zurück in das Netz eingespeist wird, sondern stattdessen über andere Mittel wie Bremswiderstände verwaltet wird. Dieses Motorsteuermodul-Ökosystem ist ein integraler Bestandteil des SINAMICS S120-Systems, das für seine Modularität bekannt ist und eine skalierbare und flexible Maschinenbau in einem Leistungsbereich von 0,12 kW bis 5700 kW ermöglicht.
2. Wichtige technische Spezifikationen und Konstruktionsmerkmale
Das Verständnis der Spezifikationen und Konstruktionselemente dieses Chassis-Leistungsmoduls ist für die Systemintegration entscheidend. Es ist für 110 kW Betrieb mit einer Eingangsspannung von 3-Phasen-Wechselstrom 380-480V, 50/60 Hz vorgesehen. Das Modul verwendet eine Fahrgestellkonstruktion, die eine inhärente Robustheit bietet und durch ein internes Zwangsluftkühlsystem gekühlt wird, das für die Aufrechterhaltung der Leistung unter hohen Belastungsbedingungen unerlässlich ist.
2.1 Hochleistungsdichte und Chassis-Design
Die chassisförmige Konstruktion dieses Leistungsmoduls ist maßgeschneidert auf Hochleistungsanwendungen. Sein eigenständiger Charakter ermöglicht eine flexible Montage in einem Steuerschrank, unabhängig von anderen Antriebskomponenten. Diese Konstruktion ist von Natur aus robuster und bietet im Vergleich zu kompakten Bücherformaten überlegene Wärmeabfuhrfähigkeiten, was sie für den thermischen Anforderungen von 110 kW-Betrieb geeignet macht.
2.2 Nicht-regenerativer Betrieb und Bremswiderstandsanschluss
Als Basic Line Modul arbeitet das 6SL3310-1TE32-1AA3 im nicht-regenerativen Modus. Beim Motorbremsen, wenn der Motor als Generator wirkt, wird die überschüssige Energie an einen außen angeschlossenen Bremswiderstand geleitet, wo sie in Wärme umgewandelt und abgeführt wird. Diese Konstruktion ist kostengünstig für Anwendungen, in denen häufige oder energieintensive Bremsungen kein primäres Anliegen darstellen.
2.3 Integrierte Sicherheit und Diagnostik
Das Modul unterstützt die umfassenden "Safety Integrated"-Funktionen von Siemens. Ein grundlegendes Merkmal ist Safe Torque Off (STO), das unbeabsichtigten Motorstart verhindert und die Sicherheit des Personals während der Wartung erhöht. Darüber hinaus ist das Modul mit Status-LEDs ausgestattet und liefert über seine DRIVE-CLiQ-Schnittstelle detaillierte Diagnosedaten, die prädiktive Wartung und schnelle Fehlerbehebung ermöglichen.
2.4 Nahtlose Systemintegration über DRIVE-CLiQ
Wie andere Komponenten der SINAMICS S120-Familie verfügt dieses Chassis-Leistungsmodul über eine DRIVE-CLiQ-Schnittstelle. Dieses digitale Kommunikationssystem ermöglicht die automatische Erkennung des Moduls durch die zentrale Steuereinheit (z.B. CU320-2), vereinfacht die Inbetriebnahme und gewährleistet, dass alle Parameter und Sicherheitsfunktionen über das gesamte Antriebssystem hinweg abgestimmt werden.
3. Leistungs- und Anwendungsvorteile
Der 6SL3310-1TE32-1AA3 bietet in spezifischen industriellen Szenarien einen erheblichen Wert, indem er Leistung mit Kosteneffizienz in Einklang bringt.
Kosteneffektive Stromlösung für Hochleistungsanwendungen: Für Maschinen, die die Energierückgewinnungsfähigkeiten teurerer Smart- oder Active Line-Module nicht erfordern, bietet dieses Basic Line-Modul eine zuverlässige und wirtschaftliche Stromversorgungslösung. Ihre anfänglichen Kosteneinsparungen können bei Hochleistungsanwendungen wie großen Kompressoren, industriellen Lüftern oder Förderantrieben erheblich sein.
Robustheit für anspruchsvolle Umgebungen: Durch das chassis-typische Design und die Zwangsluftkühlung eignet sich dieses Leistungsmodul außerordentlich gut für raue industrielle Umgebungen. Es kann den elektrischen und thermischen Belastungen standhalten, die in der Schwerindustrie wie Bergbau, Metall und Zementproduktion üblich sind, was zu einer höheren Gesamtbetriebszeit und Zuverlässigkeit des Systems beiträgt.
Grundlage für skalierbare Mehrachssysteme: Dieses 110 kW Gehäuseleistungsmodul kann als zentrale Stromquelle für einen gemeinsamen Gleichstrombus dienen, der mehrere Motormodulen versorgt. Diese Architektur eignet sich ideal für komplexe Automatisierungszellen wie in der Automobilherstellung oder Verpackungslinien, bei denen eine leistungsstarke Energiequelle zahlreiche koordinierte Achsen effizient speist.
4. Erweiterte Perspektive: Die Rolle von Chassis-Leistungsmodulen in industriellen Antriebssystemen
Die Platzierung des 6SL3310-1TE32-1AA3 in den breiteren Kontext der Antriebstechnik und Systemgestaltung hilft bei einer fundierten Auswahl und dem Verständnis seiner strategischen Bedeutung.
4.1 Systemarchitektur: Das gemeinsame DC-Bus-Prinzip
Das SINAMICS S120 System verwendet häufig eine gemeinsame DC-Bus-Architektur, und das Chassis-Leistungsmodul ist ein Schlüsselkomponent in diesem Aufbau. In dieser Konfiguration richtet eine einzige leistungsstarke Einheit wie der 6SL3310-1TE32-1AA3 die Wechselstromstromnetzleistung gleich, um einen Gleichstrombus zu schaffen. Dieser Gleichstrombus fungiert dann als gemeinsame Energieschiene, von der mehrere Motormodulen Strom für die Steuerung einzelner Motoren ziehen. Diese Einrichtung ist sehr effizient, da sie den Energieaustausch zwischen den Achsen ermöglicht; Ein Bremsmotor kann beispielsweise Energie in den Gleichstrombus zurückzuführen, wo er sofort von einem Beschleunigungsmotor anderswo im System eingesetzt werden kann.
4.2 Vergleich: Chassis vs. Booksize Power Modules
Die Wahl zwischen einem Chassis-Typ und einem Booksize-Typ ist im Maschinenbau grundlegend.
Fahrgestelltyp-Leistungsmodule (wie 6SL3310-1TE32-1AA3)
Dies sind eigenständige Einheiten, die für die individuelle Montage konzipiert sind. Sie zeichnen sich durch ihre höhere Leistung, robuste Konstruktion und spezielle Kühlsysteme aus. Sie sind die bevorzugte Wahl für Hochleistungsanwendungen (typischerweise über 90 kW) und für Situationen, in denen Komponenten nicht in einem konsolidierten Booksize-Stack montiert werden können.
Leistungsmodule im Typ Booksize
Dies sind kompakte, modulare Einheiten, die nebeneinander an einer Standardschiene montiert werden können und eine dichte und integrierte Antriebssteuerung schaffen. Sie sind ideal für Mehrachsmaschinen mit Platzbegrenzungen und für Leistungsstufen, bei denen eine gemeinsame Kühlung innerhalb des Stapels ausreicht.
Selection Insight: Das Chassis-Leistungsmodul ist die Standardwahl für Anwendungen, die hohe Leistung, maximale Robustheit und ein flexibles Schranklayout erfordern. Das booksize-Motormodul- und Leistungsmodulformat wird ausgewählt, wenn Raumoptimierung, geringere Leistung und ein optimierter mehrachsiger Formfaktor die primären Treiber sind.
4.3 Kritische Implementierungs- und Wartungsbewegungen
Der erfolgreiche Einsatz und die Wartung dieses Chassis-Leistungsmoduls erfordert Aufmerksamkeit auf mehrere Schlüsselbereiche.
Obligatorische externe Komponenten: Ein nicht-regeneratives Basic Line Modul wie das 6SL3310-1TE32-1AA3 erfordert einen externen Bremswiderstand und eine Bremseinheit, um sicher zu funktionieren. Diese Komponenten sind nicht optional und müssen entsprechend dem Bremsenergiebedarf der Anwendung korrekt abgemesst werden, um Gleichstromsbus-Überspannungsfehler zu verhindern.
Steuereinheit und Systemkonfiguration: Für den Betrieb des Chassis-Leistungsmoduls ist eine zentrale Steuereinheit (wie der CU320-2) erforderlich. Das gesamte Antriebssystem wird mithilfe der Siemens-Engineering-Software wie SINAMICS Startdrive im TIA-Portal konfiguriert und in Betrieb genommen, die eine einheitliche Umgebung für Parametrisierung, Optimierung und Diagnostik bietet.
Kühlung und elektrische Freiräume: Der interne Lüfter und der Kühlkörper des Moduls erfordern eine ausreichende Freiräume für Lufteingang und Abgas, um eine effiziente Kühlung zu gewährleisten. Installateure müssen die Installationsrichtlinien von Siemens hinsichtlich Mindestabstände zu anderen Komponenten und korrekter Drehmomentspezifikationen für Stromanschlüsse strikt befolgen, um langfristige Zuverlässigkeit und Sicherheit zu gewährleisten.
Häufig gestellte Fragen (FAQs)
1. Was ist die primäre Einschränkung eines nicht regenerativen Basic Line Moduls?
Die größte Einschränkung besteht darin, dass die Bremsenergie von den Motoren nicht in das Stromnetz zurückzuführen ist, stattdessen wird diese Energie über einen externen Bremswiderstand in Wärme umgewandelt und abgeführt. Dies führt zu Energieverschwendung, erhöhter Umgebungstemperatur im Steuerraum und potenziell höheren Stromkosten im Vergleich zu einer regenerativen Lösung, insbesondere in Anwendungen mit häufigen Bremsungen.
2. Wie profitiert das Chassis-Typ-Design vom thermischen Management?
Das Chassis-Design umfasst ein spezielles Zwangsluftkühlsystem mit eigenem Lüfter und Kühlkörper. Diese aktive Kühlmethode ist bei der Ableitung der bei 110 kW erzeugten erheblichen Wärme wesentlich effektiver als die passive oder systemweite Kühlung, die in kleineren Buchgrößenmodulen verwendet wird. Dieses spezielle thermische Management ist entscheidend für die Aufrechterhaltung der Leistung und die Verhinderung einer Überhitzung unter anspruchsvollen Betriebsbedingungen.
3. Kann dieses 110kW-Leistungsmodul in einem System mit mehreren, kleineren Motormodulen verwendet werden?
Ja, dies ist eine Kernstärke der gemeinsamen DC-Bus-Architektur. Die 110 kW Leistung dieses Chassisleistungsmoduls stellt die gesamte kontinuierlich verfügbare Leistung auf dem Gleichstrombus dar. Sie können mehrere Motormodule mit unterschiedlich niedrigeren Nennleistungen (z.B. mehrere 30kW-, 15kW-Module) anschließen, solange die Summe ihrer Leistungsanforderungen die 110 kW-Leistung des BLM nicht übersteigt, wobei auch Spitzenleistungs- und Bremsszenarien berücksichtigt werden.
4. Welche Sicherheitsmerkmale sind in dieses Modul integriert?
Das Modul unterstützt die Safety Integrated Funktionen von Siemens, wobei das Safe Torque Off (STO) ein grundlegendes Feature ist. STO sorgt dafür, dass die Leistungselektronik verhindert wird, einen drehmomenterzeugenden Ausgang für den Motor zu erzeugen, was eine kritische Sicherheitsmaßnahme für Wartungs- und Notsituationen ist. Die Diagnostik des Moduls kann auch Fehler wie Bodenfäller und Übertemperatur überwachen, was die allgemeine Systemsicherheit verbessert.
5. Welche Rolle spielt DRIVE-CLiQ in diesem Leistungsmodul?
DRIVE-CLiQ ist das digitale Rückgrat des SINAMICS S120 Systems. Für dieses Chassis-Leistungsmodul dient es zwei Hauptzwecken: der automatischen Identifizierung (die Steuereinheit erkennt das Modul und seine Parameter beim Start) und der umfassenden Diagnose (es übermittelt Betriebsdaten wie Temperatur und Status, ermöglicht Echtzeitüberwachung und vereinfachte Fehlerbehebung).
