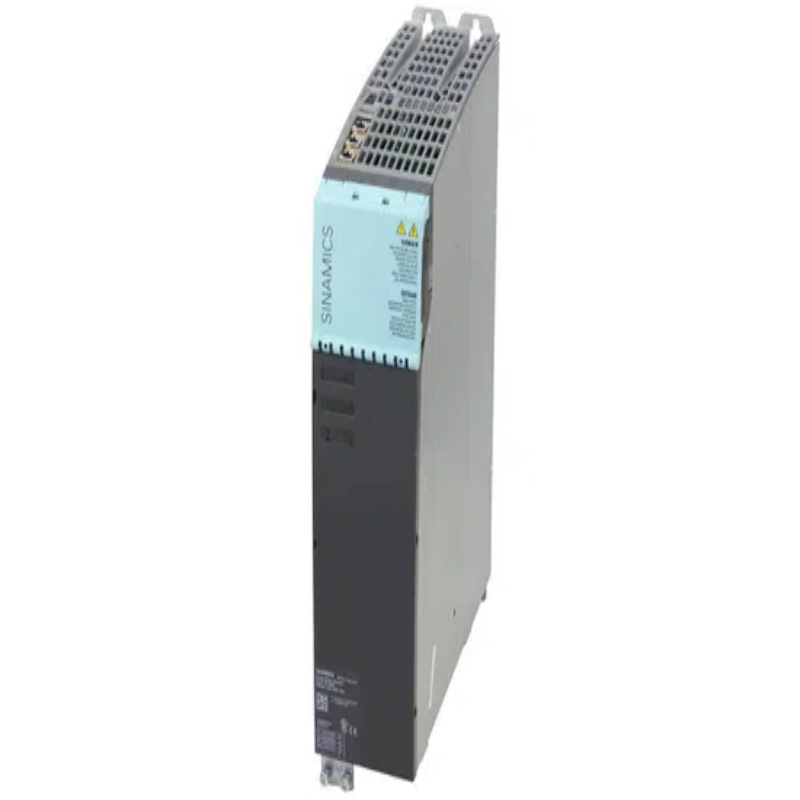

Das Siemens 6SL3130-7TE21-6AA3 ist ein Active Line Modul (ALM) aus dem renommierten Antriebssystem SINAMICS S120. Dieses 16-kW-Stromversorgungsmodul im Buchformat ist mehr als ein einfacher Gleichrichter - es ist ein hochpräziser, regenerativer Leistungsumrichter, der als intelligenter elektrischer Kern anspruchsvoller mehrachsiger Automatisierungssysteme dient.
Es bietet eine stabile, regulierte Gleichstromspannung und ermöglicht gleichzeitig die Energierückgewinnung in das Netz, was eine unvergleichliche Leistung und Effizienz für Anwendungen von hochdynamischen Werkzeugmaschinen bis hin zu Präzisionsverpackungssystemen bietet. Im Folgenden finden Sie eine detaillierte Prüfung dieses ALM-Modells sowie Einblicke in die breitere Rolle und Auswahlkriterien von Leistungsmodulen in der industriellen Automatisierung.
Produktkern: Technische Spezifikationen und funktionelle Anatomie
Im Kern verwandelt der 6SL3130-7TE21-6AA3 dreiphasige Wechselstromleistung in eine genau geregelte Gleichstromspannung, um nachgelagerte Motormodulen zu versorgen.
Schlüsseltechnische Daten
Artikelnummer: 6SL3130-7TE21-6AA3
Produkttyp: SINAMICS S120 Active Line Modul (ALM)
Eingangsspannung: 3 AC 380–480 V, 50/60 Hz
Leistung: 16 kW
Ausgangsstrom: 27 A
Regelte Gleichspannung: 600 V Gleichspannung
Kühlmethode: Innenluftkühlung
Design: Buchgröße
Kommunikation: Integrierte DRIVE-CLiQ-Schnittstelle
Hauptmerkmale und Komponenten
IGBT-basierte aktive Rektifizierung: Im Gegensatz zu grundlegenden Diodenbrücken verwendet es IGBTs (Isolated-Gate Bipolar Transistors) für bidirektionalen Stromfluss. Dies ermöglicht es, als Gleichrichter während des Motorfahrens und als Wechselrichter zu fungieren, um während der Motorbremsung Energie zurück in das Netz zu speisen.
Stabile Gleichstromversorgungsspannung: Behält eine konstante Gleichstromversorgungsspannung (z. B. 600V) unabhängig von Netzversorgungsschwankungen. Dadurch wird die Motorspannung von der Versorgungsspannung getrennt und eine gleichmäßige Leistung für alle angeschlossenen Antriebe gewährleistet.
Integrierte Systemkonnektivität: Vollständig in das S120-Ökosystem über DRIVE-CLiQ integriert. Diese digitale Schnittstelle ermöglicht eine automatische Konfiguration, umfassende Diagnose und Echtzeit-Datenaustausch mit der steuernden CU (Control Unit).
Umfassende Sicherheit und Abschirmung: Enthält Schnittstellen zum Anschluss von Kabelschirmen (Strom- und Signalkabel) zur Unterstützung ordnungsgemäßer EMV-Praktiken. Außerdem verfügt er über integrierte Sicherheitsfunktionen (z.B. sicheres Drehmoment aus/STO über dedizierte Anschlüsse).
Leistungsvorteile: Warum diese ALM wählen?
Das technologische Design des 6SL3130-7TE21-6AA3 führt zu kritischen Vorteilen vor Ort:
Außergewöhnliche Leistungsqualität: Erzeugt einen nahezu sinusförmigen Eingangsstrom, der zu einem hohen Leistungsfaktor führt (cos φ ≈ 1). Dies minimiert Reaktionsleistung und harmonische Verzerrung im Versorgungsnetz, beseitigt oft die Notwendigkeit externer Leistungsfaktorkorrektureinheiten und vermeidet Versorgungsstrafen.
Energieeffizienz und Kosteneinsparungen: Regeneriert Bremsenergie direkt zurück in das Stromnetz der Anlage, wodurch der Energieverbrauch und die Wärmeerzeugung reduziert werden. Dies ist besonders wertvoll für Anwendungen mit häufigen Start-Stop-Zyklen oder hohen Trägheitsbelastungen, die Betriebskosten senken und den CO2-Fußabdruck senken.
Maximierte Prozessqualität und Betriebszeit: Die stabile Gleichstromspannung gewährleistet, dass Motormodulen auch bei niedrigen Drehzahlen das volle Drehmoment liefern - unberührt von Leitungsspannungsabfällen. Dies ist entscheidend für die hochpräzise Bearbeitung, die synchronisierte Bewegung und die Prozessstabilität, wodurch Produktionsfehler und ungeplante Ausfallzeiten reduziert werden können.
Integration und typische Anwendungen
Dieses Modul wird typischerweise von einer zentralen Einheit (z.B. CU320-2) gesteuert oder in eine SIMATIC/SINUMERIK Automatisierungsumgebung integriert. Es ist ein Eckpfeiler der SINAMICS S120 „Common DC Bus“-Architektur, bei der ein ALM mehrere Motormodule (Servo- oder Vektorsteuerung) auf demselben DC-Bus versorgen kann.
Hauptanwendungsbereiche
Werkzeugmaschinen: CNC-Bearbeitungszentren, Drehmaschinen und Schleifmaschinen, die eine hohe dynamische Reaktion und Präzision erfordern.
Verpackungsmaschinen: Roboter und servoantriebene Achsen in Füll-, Palettierungs- und Verpackungsmaschinen.
Materialhandling: Hochgeschwindigkeits-Portalroboter, automatisierte Lager- und Abrufsysteme (AS/RS).
Prüfbänke: Simulatoren und Dynamometer, die Antriebs- und Regenerationsfähigkeiten erfordern.
Über das Modell hinaus: Verständnis von Leistungsmodulen in der Industrieautomatisierung
Um fundierte Entscheidungen zu treffen, ist es unerlässlich, das Active Line Modul im Rahmen des Siemens-Leistungsmoduls zu kontextualisieren und die wichtigsten Überlegungen im Systemdesign zu klären.
Das Spektrum des Leistungsmoduls: ALM vs. SLM vs. BLM
SINAMICS S120 bietet drei Kernleistungsmodultypen an, die jeweils auf unterschiedliche Leistungs- und Kostenanforderungen zugeschnitten sind:
1.1 Aktives Linienmodul (ALM)
DC Link Spannung: Regelt (z.B. 600V)
Energiefeedback: Ja (regenerativ)
Technologie: IGBT-basiertes aktives Frontend
Eingangsleistungsfaktor: ~1 (ausgezeichnet)
Typischer Anwendungsfall: Hochpräzise, dynamische, energiesparende Anwendungen (z.B. CNC-Maschinen, Hochgeschwindigkeitsroboter).
1.2 Smart Line Modul (SLM)
DC Link Spannung: Nicht geregelt (~1,35 x Eingangsspannung)
Energiefeedback: Ja (regenerativ)
Technologie: IGBT-basiert
Eingangsleistungsfaktor: & 0,96 (sehr gut)
Typischer Anwendungsfall: Anwendungen, die Energierückgewinnung erfordern, jedoch schwankende Gleichstromspannungen tolerieren (z. B. einige Verpackungsmaschinen).
1.3 Basislinienmodul (BLM)
DC Link Spannung: Nicht geregelt (~1,35 x Eingangsspannung)
Energiefeedback: Nein (nicht regenerativ)
Technologie: Diode/Thyristor-basiert
Eingangsleistungsfaktor: Abhängig vom Leitungsreaktor
Typischer Anwendungsfall: Kostensensible Anwendungen mit seltenen Bremsungen (z.B. Pumpen, Lüfter). Um Bremsenergie abzuleuern, ist ein Bremswiderstand erforderlich.
1.4 Wie man wählt
Wählen Sie ALM: Wenn Sie eine stabile Gleichstromspannung, eine ausgezeichnete Stromqualität und eine maximale Energierückgewinnung benötigen (kritisch für Präzisions- oder dynamische Aufgaben).
Wählen Sie SLM: Wenn die Energierückgewinnung entscheidend ist, aber schwankende Gleichstromspannung akzeptabel ist (Leistung und Kosten ausgleichen).
Wählen Sie BLM: Für einfache, budgetorientierte Anwendungen mit minimaler Bremsung (keine Energierückgewinnung erforderlich).
2. Kritische Überlegungen beim Systemdesign
Die Integration eines ALM erfordert Aufmerksamkeit auf drei wichtige Details:
Obligatorisches aktives Schnittstellenmodul (AIM): Zwischen dem Netz und dem ALM muss ein AIM installiert werden, das einen Leitungsfilter, eine Vorladeschaltung und eine Leitungsspannungsüberwachung integriert, was für die EMV-Einhaltung und den sicheren Betrieb unerlässlich ist.
Kühlung und Platz: Das Buchgrößen-Design ermöglicht eine kompakte, nebeneinandere Montage in Steuerschränken. Gewährleisten Sie eine ausreichende Luftströmung und die Einhaltung des Umgebungstemperaturbereichs (0-40°C ohne Verringerung), um eine Überhitzung zu vermeiden.
Systemkonfiguration: Das gesamte Antriebssystem (ALM, Motormodulen, Motoren) wird über die Siemens-Software SINAMICS Startdrive (innerhalb des TIA Portals) konfiguriert, was eine nahtlose Integration gewährleistet.
Häufig gestellte Fragen (FAQs)
1. Wie spart ein ALM im Vergleich zu einer Grundstromversorgung Energie?
Ein ALM regeneriert Bremsenergie: Beim Bremsen wirken Motoren als Generatoren. Basismodule (BLM) verschwenden diese Energie als Wärme über Widerstände, aber ALMs wenden sie zurück in das Netz. Diese recycelte Energie versorgt andere Geräte und reduziert den gesamten Stromverbrauch - insbesondere bei häufigen Start-Stopp-Anwendungen.
2. Ist die geregelte Gleichspannung eines ALM wirklich wichtig?
Ja, für leistungsstarke Aufgaben. Ein stabiler Gleichstrombus sorgt dafür, dass Motormodulen das volle Drehmoment über alle Drehzahlen liefern, ohne von Netzschwankungen oder schweren Belastungen beeinflusst zu werden. Dies verhindert Leistungsprobleme bei Spannungsschlägen, die für die Präzisionsbearbeitung oder synchronisierte Bewegung kritisch sind.
3. Meine Anwendung bremst nicht häufig. Brauche ich noch einen ALM?
Wenn Energieeinsparungen nicht der Schlüssel sind, konzentrieren Sie sich auf andere ALM-Vorteile: Gesteinsfeste Gleichstromspannung (für Prozessstabilität) und nahezu perfekter Leistungsfaktor (schützt elektrische Systeme vor Harmoniken). Wenn dies nicht wichtig ist, ist ein SLM oder BLM kostengünstiger.
4. Welche Schlüsselkomponente muss ich hinzufügen, um diese ALM zu verwenden?
Sie benötigen ein Active Interface Module (AIM) zwischen Netzstrom und ALM. Es ist nicht optional. Es bietet den Leitungsfilter und die Vorladeschaltung, die für einen sicheren, EMV-konformen Betrieb erforderlich sind.
5. Kann dieser 16kW ALM Mischmotormodule antreiben?
Ja, über den Common DC Bus. Der ALM liefert 16 kW kontinuierliche Leistung; Sie können jede Kombination von S120-Motormodulen (z.B. 10kW + zwei 3kW) anschließen, solange der Gesamtbedarf 16kW nicht übersteigt (unter Berücksichtigung der Spitzenlasten).
6. Was sind die wichtigsten ALM Wartungspunkte?
Konzentrieren Sie sich auf die Prävention: Halten Sie Kühlflossen/Lüfter sauber (vermeiden Sie Überhitzung), überprüfen Sie die Dichtheit der Stromanschlüsse während Ausfallzeiten und verwenden Sie DRIVE-CLiQ-Diagnostik, um Betriebszeiten, Temperaturen und Fehler für prädiktive Wartung zu verfolgen.
