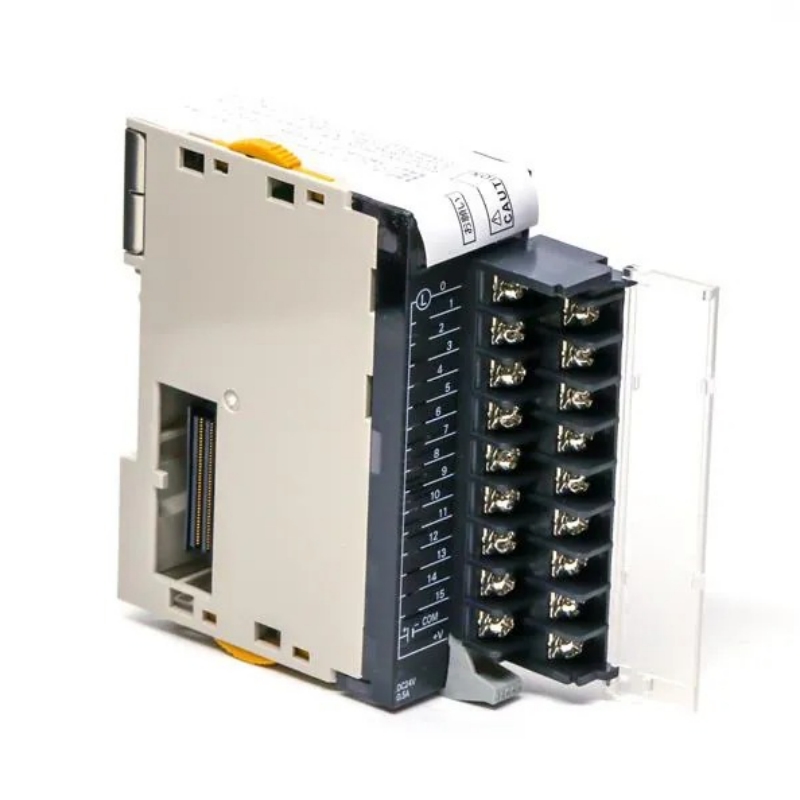

Omron CJ1W-OD211 ist ein 16-Punkt-Transistor-Ausgangsmodul DIN-Schieneneinheit für die SYSMAC CJ-Serie. Entworfen als sinkendes (NPN) SPS-Ausgangsmodul, liefert es 0,5 A pro Punkt bei 12 bis 24 VDC für Magnetventile, Relais und Anzeigelampen. Geeignet für Verpackungsmaschinen, Materialbehandlungsförderer und allgemeine Automatisierungsplattenkonstruktion.
Was ist ein PLC-Ausgangsmodul?
Ein SPS-Ausgangsmodul ist eine Schnittstellenkomponente, die leistungsstarke Logiksignale von einer SPS-CPU in leistungsstarke Schaltvorgänge zur Steuerung von Feldgeräten übersetzt. Ausgangsmodule werden nach Schalttechnik kategorisiert - Relais-Kontakt, Triac (AC) oder Transistor (DC) - mit Transistorvarianten, die schnellere Schaltgeschwindigkeiten und längere Lebensdauer für Anwendungen bieten, die Hochfrequenzbetrieb erfordern.
Die CJ1W-OD211 ist eine transistorbasierte digitale Ausgangseinheit der CJ1 Basic I/O Unit Familie. Es verwendet sinkende (NPN) Ausgangstopologie, was bedeutet, dass das Modul die Last auf Erde schaltet (0 VDC), was die externe Last mit der positiven Versorgungsschiene verbinden muss.
Hauptspezifikationen
Anzahl der Ausgangspunkte: 16
Ausgangstyp: NPN (Sinken)
Nennspannung: 12 bis 24 VDC
Betriebsspannungsbereich: 10,2 bis 26,4 VDC
Maximaler Laststrom: 0,5 A pro Punkt
Maximaler Laststrom: 5,0 A pro Einheit
Maximaler Einlaufstrom: 4,0 A pro Punkt, maximal 10 ms
Leckstrom: 0,1 mA maximal
Restspannung (ON-Zustand): 1,5 V maximal
ON Reaktionszeit: maximal 0,1 ms
OFF Reaktionszeit: maximal 0,8 ms
Interner Stromverbrauch: 100 mA maximal bei 5 VDC
Anzahl der Schaltungen: 16 Punkte pro gemeinsamen (1 Schaltung)
Externe Stromversorgung: 10,2 bis 26,4 VDC, 20 mA minimum
Isolationswiderstand: 20 MΩminimum (bei 100 VDC)
Dielektrische Festigkeit: 1.000 VAC für 1 Minute (Leckstrom 10 mA maximal)
Befestigungstyp: DIN-Schiene
Abschlussstil: Abnehmbarer Schraubenklemmblock
Betriebstemperaturbereich: 0°C bis 55°C
Eingangsschutzbewertung: IP20
Abmessungen (H x W x D): 90 mm x 31 mm x 89 mm
Gewicht: 61 g (110 g maximal, pro Hersteller Datenblatt)
Zulassungen: CE, cULus, Lloyds Register, NK (Nippon Kaiji Kyokai)
RoHS-Konformität: RoHS3-konform
Kompatible SPS-Serie: Omron SYSMAC CJ1, CJ2, CS1
Technische Highlights
Untermillisekundenschaltung ermöglicht eine hohe Geschwindigkeitssteuerung. Die ON-Antwortzeit beträgt maximal 0,1 ms und die OFF-Antwortzeit beträgt maximal 0,8 ms, wodurch das Modul für Anwendungen geeignet ist, die einen schnellen Aktuatorzyklus erfordern, wie Sortiertor oder Hochgeschwindigkeitsausrüster.
Niedrige Restspannung reduziert die Wärmeabfuhr. Die Restspannung im ON-Zustand beträgt maximal 1,5 V, was den Leistungsverlust über den Ausgangstransistor minimiert und zur geringeren thermischen Last innerhalb des Bedienfelds beiträgt.
Abnehmbarer Anschlussblock vereinfacht die Feldverdrahtung. Die Einheit enthält einen abnehmbaren Schraubenklemmblock, der die Vorverdrahtung von Feldgeräten vor der Modulinstallation ermöglicht und den schnellen Modulaustausch während der Wartung erleichtert, ohne einzelne Drähte zu trennen.
Die sinkende Ausgangstopologie bietet eine flexible Lastkonfiguration. Das NPN-Ausgangsdesign schaltet die Last auf die 0 VDC-Schiene, die die bevorzugte Konfiguration für viele asiatische und europäische Automatisierungssysteme ist. Für Anwendungen, die Sourcing (PNP) Ausgänge erfordern, bietet Omron den CJ1W-OD212 als pinkompatible Alternative an.
Hohe dielektrische Isolation schützt die SPS-Hintergrundplatte. Die Einheit bietet eine dielektrische Festigkeit von 1.000 VAC zwischen externen Anschlüssen und dem Boden (GR) -Anschluss, wodurch sichergestellt wird, dass elektrische Geräusche oder Fehlerbedingungen auf der Feldseite vom CPU-Rack isoliert sind.
Anwendungen
Magnetventilsteuerung in pneumatischen Systemen: Schaltet pneumatische Richtungssteuerventile mit bis zu 0,5 A pro Kanal. Die 0,1 ms ON-Reaktionszeit unterstützt die schnelle Zylindersequenzierung in der Pick-and-Place-Automatisierung.
Relais- und Schützbetätigung: Antrieb von DC-Relaisspulen und kleinen Schützen mit 0,5 A Schaltkapazität. Die maximale Last von 5,0 A pro Einheit ermöglicht die gleichzeitige Aktivierung aller 16 Ausgänge in verteilten I/O-Konfigurationen.
Anzeigelampen und akustische Alarme: Direkt versorgt LED-Anzeigen, Stapel-Lichter und Panel-Buzzers. Der Transistorausgang sorgt für wartungsfreien Betrieb ohne Kontaktverschleiß oder Lichtbogenerzeugung, wodurch eine elektrische Lebensdauer erreicht wird, die die der Relaisausgangsmodule übersteigt.
Förderleiter und Material Handling Gates: Steuert pneumatische Leiter und Klappentoren in Sortier- und Verteilungsleitungen. Das Sub-Millisekunden-Schalten gewährleistet eine präzise Timing für Produktrouting- und Ejektionsanwendungen.
Verpackungsmaschinen Ausgangssteuerung: Verwaltet Dichtungskäfen, Etikettenapplikatoren und Folienschneider in Form-Fill-Seal-Ausrüstung. Die kompakte 31 mm Breite des Moduls ermöglicht eine dichte I/O-Anordnung in raumbegrenzten Verpackungsmaschinengehäusen.
Allgemeine Automatisierungspanel I/O-Erweiterung: dient als Standard-digitaler Ausgangsblock für SYSMAC CJ1- und CJ2-SPS-Systeme in der Herstellung von Montagelinien, Teststationen und Prozessschienen, die eine zuverlässige transistorbasierte Gleichstromschaltung erfordern.
Auswahlberatung
Geeignete Anwendungen:
Systeme mit 12 bis 24 VDC Steuerspannung und NPN(sinking)Feldgeräte Verkabelung Konventionen
Bedienfelder mit DIN Rail-Montagevorschriften und begrenztem vertikalen Freiraum – das Modul nimmt 90 mm Höhe und 31 mm Breite ein
Hochgeschwindigkeits-Gleichstromschaltanforderungen, bei denen mechanischer Relaisverschleiß oder Kontaktrebound inakzeptabel ist
SYSMAC CJ1, CJ2 oder CS1 PLC Rack-Erweiterungen, die eine digitale Ausgangsdichte von 16 Punkten erfordern
Nicht empfohlen für:
PNP (Sourcing) Ausgabeanforderungen. Wählen Sie stattdessen den CJ1W-OD212 aus - er bietet identische elektrische Spezifikationen mit einer Ausgangstopologie.
Wechselstromlast Schaltanwendungen. Dieses Modul verarbeitet nur Gleichstromlasten. Für die Wechselschaltung (z.B. 120/240 VAC-Magnete oder Kontaktoren) verwenden Sie ein Triac-Ausgangsmodul wie das CJ1W-OA201 oder ein Relais-Ausgangsmodul wie das CJ1W-OC211.
Lasten von mehr als 0,5 A pro Punkt oder 5,0 A pro Einheit. Bei höheren Stromlasten können Sie ein externes Relais einfügen oder ein Ausgangsmodul mit höherer Kapazität wie das CJ1W-OD201 (2 A pro Punkt) verwenden.
FAQ (häufig gestellte Fragen)
1. Was sind die Abmessungen und das Gewicht des CJ1W-OD211?
Das Modul misst 90 mm Höhe, 31 mm Breite und 89 mm Tiefe. Das Gewicht beträgt 61 g für die unverpackte Einheit und maximal 110 g einschließlich Verpackungsmaterialien pro Herstellerdatenblatt.
2. Was ist die Lieferzeit oder die Lieferzeit für den CJ1W-OD211?
Die Standard-Lieferzeit des Herstellers beträgt 4 Wochen. Autorisierte Händler mit lokalem Lager können innerhalb von 1 bis 3 Werktagen versenden.
3. Ist das CJ1W-OD211 auf Lager und für sofortigen Versand verfügbar?
Wir halten Inventar des CJ1W-OD211 bei Beijing Zhongping Technology für eine schnelle Erfüllung. Die Lagerfügbarkeit in Herstellerlagern übersteigt ab Q1 2026 1.200 Einheiten.
4. Welche Zertifizierungen oder Zulassungen besitzt der CJ1W-OD211?
Die Einheit trägt CE-Kennzeichnung, cULus-Zertifizierung (UL für Kanada und die Vereinigten Staaten anerkannt), Lloyd's Register-Typgenehmigung und NK (Nippon Kaiji Kyokai) marine Klassifizierung. Auch RoHS3 konform.
5.Wie viel kostet das CJ1W-OD211? Was ist der Preisbereich?
Der CJ1W-OD211 reicht typischerweise von 400 bis 650 USD pro Einheit je nach Menge und Vertriebskanal. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot mit aktuellen Preisen und Versandkosten kontaktieren Sie Beijing Zhongping Technology direkt.
6. Welche Zahlungsbedingungen akzeptieren Sie für den Kauf des CJ1W-OD211?
Wir akzeptieren Banküberweisung (T / T) und wichtige Kreditkarten. Für qualifizierte Unternehmenskonten bietet Beijing Zhongping Technology Netto 30 Zahlungsbedingungen nach Kreditgenehmigung an.
7.Wie installiere ich den CJ1W-OD211 und welche DIN-Schienenmontage ist erforderlich?
Das Modul montiert auf Standard 35 mm DIN-Schiene nach IEC 60715. Die Installation erfordert keine Werkzeuge - schieben Sie das Modul auf die DIN-Schiene, drücken Sie den oben montierten Verriegelungsschieber, um die Verbindung zu benachbarten Modulen zu sichern, und verdrahten Sie den abnehmbaren Schraubenklemmblock separat vor dem Einsetzen.
8. Was ist die Rückgabepolitik und die Garantiefrist für den CJ1W-OD211?
Wir bieten eine 2-jährige Garantie gegen Herstellungsfehler. Eine 3 Jahre verlängerte Garantie ist auf Anfrage verfügbar. Rücksendungen erfordern eine vorherige Genehmigung; Beijing Zhongping Technology verarbeitet RMA-Anfragen innerhalb von 48 Geschäftsstunden nach Erhalt.
9. Wie ersetze ich den CJ1W-OD211, wenn er nicht mehr produziert oder veraltet wird?
Das CJ1W-OD211 ist ein aktives Produkt ohne eine geplante Kündigung. Für Systemmigration oder alternative Sourcing bietet der CJ1W-OD212 identische Spezifikationen mit Sourcing (PNP) Ausgangstopologie. Der CJ1W-OD213 bietet eine Hochgeschwindigkeitsausgangsvariante mit ähnlicher Stiftzahl. Beijing Zhongping Technology bietet Cross-Reference-Unterstützung bei Upgrades von Legacy-Systemen.
10. Was sind die Zoll-, Zoll- und Importtarifüberlegungen bei der Einfuhr des CJ1W-OD211?
Der HTSUS-Code ist 8537.10.9170 und die ECCN-Klassifizierung ist EAR99. Internationale Sendungen werden unter Incoterms CPT (Carriage Paid To) versendet, mit Zöllen, Zollgebühren und anwendbarer Mehrwertsteuer / Steuer, die vom Käufer zum Zeitpunkt der Lieferung zu zahlen ist. Beijing Zhongping Technology stellt kommerzielle Rechnungen und Verpackungslisten zur Zollabfertigung aller Exportaufträge zur Verfügung.
