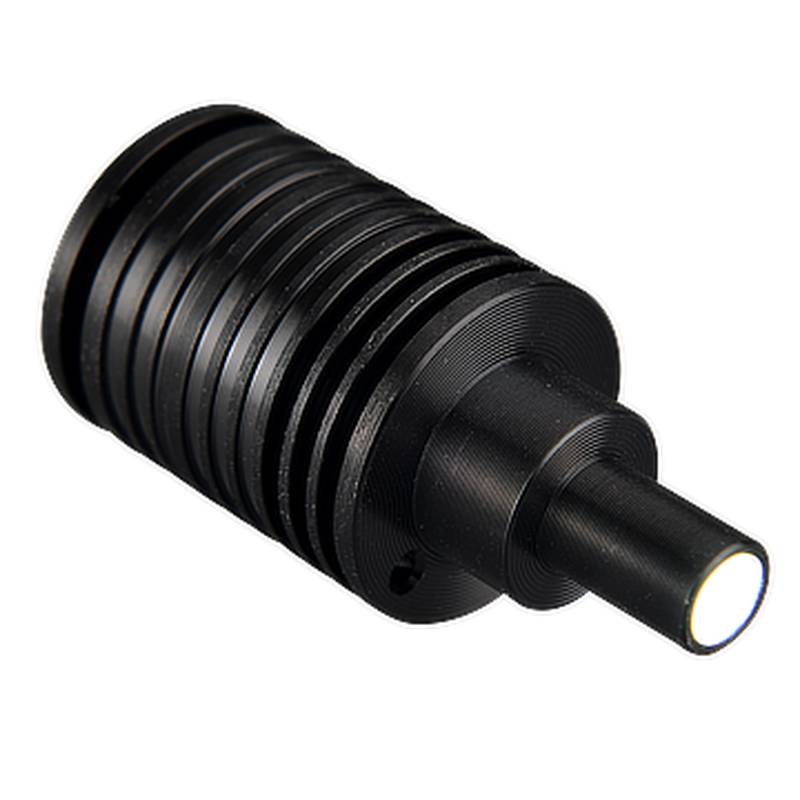

Das HIKROBOT MV-LDSS-8-3-W hochpräzise Kleinfleck-Bildverarbeitungslicht bietet eine gezielte Beleuchtung für die Erkennung von Mikrofehlern in Hochgeschwindigkeits-Fertigungsumgebungen. Ausgestattet mit fortschrittlicher LED-Optik liefert diese kompakte Lichtquelle eine intensive, gleichmäßige Spot-Beleuchtung, um Bewegungsunschärfe zu eliminieren und den Kontrast auf reflektierenden Oberflächen zu verbessern.
Industrielle Bildverarbeitungssysteme stoßen bei der Inspektion von Miniaturkomponenten häufig auf schwere Engpässe aufgrund unzureichender Beleuchtungsstärke und instabiler thermischer Leistung. Hochgeschwindigkeits-Produktionslinien erfordern eine Submillimeter-Präzision, bei der herkömmliche diffuse Beleuchtungen versagen, mikroskopische Kratzer, Ätzfehler oder Löcher auf Metall- und Halbleiterzielen sichtbar zu machen. Dieses spezialisierte Kleinfleck-Bildverarbeitungslicht arbeitet durch Projektion eines konzentrierten Strahls hoher Leuchtdichte, der in der Lage ist, Hochgeschwindigkeitsbewegungen einzufrieren, wenn er mit Global-Shutter-CMOS-Sensoren synchronisiert wird. Die Integration einer solchen Beleuchtung erfordert die sorgfältige Berücksichtigung von Arbeitsabstand, Brenntiefe und Triggerlatenz, um ausgelassene Frames oder optische Sättigung während kontinuierlicher automatisierter Inspektionszyklen zu verhindern.
Technische Daten
Model: MV-LDSS-8-3-W @ Standard Factory Configuration
Light Source Color: White @ 6000K Color Temperature
Spot Diameter: 8.0 mm @ 50 mm Working Distance
Input Voltage: 24 VDC ± 10% @ Stable Power Supply
Power Consumption: 3.5 W @ 24 VDC Continuous Mode
Trigger Mode: External Strobe / Continuous Lighting @ Selectable Input
Response Time: 20.0 us @ Max Trigger Frequency
Operating Current: 145.8 mA @ 24 VDC Full Output
Casing Material: Anodized Aluminum Alloy @ IP50 Rating
Operating Temperature: 0°C - 50°C @ Ambient Condition
Storage Temperature: -20°C - 65°C @ Non-Condensing
Dimensions: 15.0 mm x 15.0 mm x 45.0 mm @ Tolerances ± 0.1 mm
Weight: 45.0 g @ Cable Excluded
Connector Type: M8 4-pin Male Screw Locking @ Panel Mount
Systemintegration und Hardware-Setup
Die mechanische Installation des MV-LDSS-8-3-W stützt sich auf seine präzisionsgefertigten M15-Montagegewinde und kompatiblen Miniaturhalterungen, die eine nahtlose Integration in eingeschränkte räumliche Hüllen von automatisierten optischen Inspektionsmaschinen ermöglichen. Die elektrische Schnittstelle erfolgt über einen M8 4-poligen männlichen Industriestecker, wobei Pin 1 die positive 24-VDC-Stromversorgung liefert, Pin 3 die Masse bezeichnet, Pin 2 externe Triggersignale verarbeitet und Pin 4 als Trigger-Rücklauf- oder Strobe-Freigabeleitung dient. Ingenieure müssen sicherstellen, dass das Anschlußkabel abgeschirmte Twisted-Pair-Leiter verwendet, um elektromagnetische Störungen zu mindern, die durch benachbarte Hochfrequenz-Servofahrimpulse oder induktive Aktuatoren erzeugt werden.
Ein ordnungsgemäßes Layout des Schaltschranks schreibt vor, dass die Steuerleitungen für Bildverarbeitungsleuchten physisch von Hochspannungs-Stromleitungen um einen Mindestabstand von 200 mm getrennt werden, um Übersprechen und Spannungsabfälle zu verhindern. Die Stromversorgung sollte so geregelt sein, dass sie sauberen 24-VDC-Strom ohne harmonische Verzerrung liefert und interne Dioden-Arrays vor thermischem Durchgehen schützt. Sichern Sie außerdem die Verkabelung mit integrierten Zugentlastungsklemmen in der Nähe des Leuchtengehäuses, um zu verhindern, dass kontinuierliche Biegeermüdung die M8-Anschlussklemmen während des Einsatzes von mehrachsigen Roboterarmen beeinträchtigt.
Zuverlässigkeit und Umweltbeständigkeit
Das für den kontinuierlichen industriellen Betrieb konzipierte MV-LDSS-8-3-W funktioniert zuverlässig in einem Umgebungstemperaturbereich von 0°C bis 50°C und einer relativen Luftfeuchtigkeitsgrenze von 20% bis 80% nicht kondensierend. Das eloxierte Aluminiumgehäuse wirkt als effizienter passiver Kühlkörper, der interne thermische Lasten vom LED-Übergang wegführt, um die Stabilität des Lichtstroms über längere Betriebszyklen hinweg aufrechtzuerhalten. Obwohl es eine IP50-Schutzart aufweist, müssen Installationen den direkten Kontakt mit Kühlschmierstoffen, schweren Ölnebeln oder korrosiven chemischen Dämpfen vermeiden, es sei denn, es werden zusätzliche Sekundärgehäuse eingesetzt.
Präventive Wartungsprotokolle erfordern die routinemäßige Inspektion des optischen Fensters mit Mikrofasertüchern in Optikqualität, die mit wasserfreiem Isopropylalkohol angefeuchtet sind, um Staubpartikelansammlungen zu entfernen, die die Lichtleistung streuen könnten. Techniker sollten die mechanische Dichtheit des M8-Sperrrings überprüfen und die Integrität des Kabelmantels alle 3 Monate überprüfen, um intermittierende Verbindungsausfälle zu verhindern. Unter nominalen Fabrikbetriebsbedingungen weist diese Beleuchtungseinheit eine geschätzte mittlere Zeit zwischen Ausfällen (MTBF) von über 50.000 Stunden Dauerbetrieb auf.
Auswahlempfehlungen und alternative Optionen
Die Auswahl der optimalen Bildverarbeitungsleuchte erfordert die Evaluierung des Zielmaterial-Reflexionsvermögens, der Oberflächengeometrie und des erforderlichen Sichtfelds relativ zur Kameraobjektivoptik. Das MV-LDSS-8-3-W wurde speziell für Punktinspektionen entwickelt, bei denen eine hohe Konzentration über einen kleinen Bereich zwingend erforderlich ist, während breitere Anwendungen möglicherweise Balkenleuchten, koaxiale Leuchten oder Ringbeleuchtungen erfordern. Wenn Anwendungs-Parameter alternative Wellenlängen wie Rot, Blau oder Infrarot erfordern, um den Kontrast vor bestimmten Hintergrundfarben zu maximieren, müssen Ingenieure optische Leistungsdichte und Nennströme kreuzreferenzieren, um den bestehenden Reglerspezifikationen zu entsprechen.
Wenn Beschaffungskettenengpässe dringende Anforderungen an die Kontinuität des Einsatzes stellen, unterhält Beijing Zhongping Technology einen reaktionsschnellen lokalen Bestand an vergleichbaren Bildverarbeitungs-Komponenten, um eine schnelle Abwicklung zu unterstützen. Das technische Team von Beijing Zhongping Technology kann Querverweisparameter und optische Spezifikationen bewerten, um vollständig kompatible alternative Punktleuchten zu liefern und sicherzustellen, że die Produktionslinien den Betrieb wieder aufnehmen, ohne dass eine mechanische Neugestaltung oder Software-Reokonfiguration erforderlich ist.
Häufig gestellte Fragen (FAQ)
1. Was ist die aktuelle Lagerverfügbarkeit und Lieferzeit für diese Beleuchtungseinheit?
Der lokale Bestand wird für einen schnellen Versand vorgehalten, was typischerweise einen Versand am selben oder nächsten Werktag gewährleistet, um Ausfallzeiten im Betrieb zu minimieren, und Beijing Zhongping Technology sorgt für eine optimierte Lieferkoordination.
2. Welche Garantieabdeckung und RMA-Verfahren gelten für diese Komponente?
Dieses Produkt wird durch eine standardmäßige 12-monatige Herstellergarantie unterstützt, die Material- und Verarbeitungsfehler abdeckt, wobei der lokale technische Support und die RMA-Abwicklung über Beijing Zhongping Technology abgewickelt werden.
3. Was sind die genauen elektrischen Versorgungsanforderungen und Stromverbrauchsgrenzen?
Das Gerät benötigt einen geregelten 24-VDC-Stromeingang mit einer Toleranz von ± 10% und zieht eine maximale Dauerleistung von 3,5 W.
4. Welche Kommunikationsprotokolle und Triggerschnittstellen werden von diesem Gerät unterstützt?
Es nutzt die digitale Schaltung auf Hardware-Ebene über ein externes Triggersignale über eine M8 4-polige Schnittstelle und unterstützt sowohl kontinuierliche Beleuchtung als auch Strobe-Modi ohne komplexe Protokoll-Handshakes.
5. Welche Schutzart und thermische Grenzen bestimmen seinen Einsatz?
Die Baugruppe verfügt über eine IP50-Schutzart und arbeitet in einem Temperaturbereich von 0°C bis 50°C, wobei die passive Aluminiumgehäuseleitung zur Wärmeableitung genutzt wird.
6. Welche mechanischen Montagestandards und physischen Abmessungen sollten Ingenieure berücksichtigen?
Das Gerät verfügt über M15-Montagegewinde, kompakte Abmessungen von 15,0 mm x 15,0 mm x 45,0 mm und eine leichte Struktur von 45,0 g, die sich für enge Raumabstände eignet.
7. Welche routinemäßigen Wartungsschritte werden empfohlen, um die langfristige Betriebsstabilität sicherzustellen?
Die Wartung umfasst die regelmäßige Reinigung der optischen Linsenoberfläche mit Isopropylalkohol und Mikrofasern sowie die routinemäßige Inspektion der Dichtigkeit des M8-Anschlussverriegelungsrings.
8. Wie integriert sich dieses Licht in Bildverarbeitungssoftware und Controller-Hardware von Drittanbietern?
Die Integration erfolgt vollständig über Standard-Bildverarbeitungs-Strobe-Controller oder SPS-Digitalausgangskarten, die zeitgesteuerte 24-VDC-Schaltimpulse liefern, die mit den Kamera-Belichtungsfenstern synchronisiert sind.
