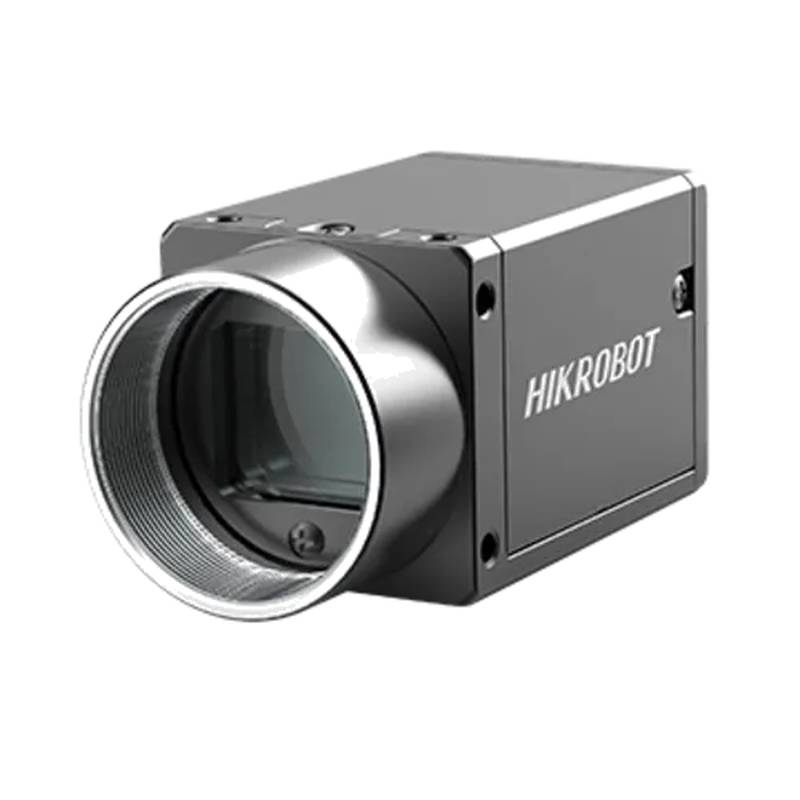

Die HIKROBOT MV-CH089-10GM ist eine monochrome GigE-Kameramachine Vision mit 8,9 MP, die für industrielle Inspektions- und Automatisierungsaufgaben mit hoher Auflösung entwickelt wurde. Diese Kamera spielt eine entscheidende Rolle bei der Qualitätskontrolle, Fehlererkennung und Prozessüberwachung in verschiedenen Fertigungssektoren, in denen eine klare und präzise Bilderfassung unerlässlich ist, um selbst kleinste Anomalien zu identifizieren. Das Verständnis ihrer Spezifikationen und Fähigkeiten ist für Ingenieure und Einkaufsfachleute, die zuverlässige Vision-Lösungen suchen, von wesentlicher Bedeutung. Dieses Dokument bietet einen umfassenden Überblick über die MV-CH089-10GM, beschreibt ihre technischen Spezifikationen, hebt ihre wichtigsten Design- und Leistungsmerkmale hervor, untersucht ihre Anwendungsszenarien, bietet Auswahlempfehlungen und behandelt häufig gestellte Fragen, um eine fundierte Entscheidungsfindung zu erleichtern.
Produkttyp & Kategorisierung
Die HIKROBOT MV-CH089-10GM wird als GigE (Gigabit Ethernet) Machine Vision-Kamera mit einem hochauflösenden monochromen Sensor klassifiziert. GigE Vision-Kameras verwenden die Ethernet-Schnittstelle für die Datenübertragung und bieten Vorteile in Bezug auf Geschwindigkeit, Kabellänge und Systemintegration im Vergleich zu älteren Schnittstellen. Dieses spezielle Modell mit einem 8,9-Megapixel-Sensor positioniert sich im hochauflösenden Segment des Machine Vision-Kameramarktes und ist für Anwendungen konzipiert, die außergewöhnliche Details erfordern. Häufige Klassifizierungen für Machine Vision-Kameras umfassen den Schnittstellentyp (GigE, USB3 Vision, CoaXPress), den Sensortyp (monochrom, Farbe) und die Auflösung. Die Bezeichnung MV-CH089-10GM als monochrome GigE-Kamera weist auf ihre Eignung für Anwendungen hin, bei denen Farbinformationen nicht kritisch sind und maximale Empfindlichkeit und Detailerfassung priorisiert werden. Aufbauend auf dieser Klassifizierung macht ihre 8,9-MP-Auflösung sie zu einem starken Kandidaten für komplexe Inspektionsaufgaben, die die Erkennung feiner Merkmale erfordern.
Technische Daten
Sensorauflösung: 8,9 MP
Sensortyp: Monochrom CMOS
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: GigE
Max. Bildrate: 10 Bilder/Sek. (bei voller Auflösung)
Verschlusstyp: Global Shutter
Belichtungssteuerung: Manuelle/automatische Belichtung
Gain Control: Manuell/automatische Verstärkung
Dynamikbereich: 71 dB
Empfindlichkeit (50 % Albedo): 0,1 lx
Bit-Tiefe: 8/10/12-Bit
Objektivfassung: C-Mount
Stromversorgung: DC 12-24 V
Stromverbrauch: Max. 6 W
Betriebstemperatur: -20°C bis 60°C
Lagertemperatur: -30°C bis 80°C
Abmessungen: 50 mm × 50 mm × 60 mm
Gewicht: Ca. 120 g
Schutzart: IP30
Unterstützte Protokolle: GigE Vision, GenICam
Synchronisation: Hardware-Trigger, Software-Trigger
Technische Highlights
Die MV-CH089-10GM verfügt über einen Global-Shutter-Mechanismus, der für die Erfassung sich schnell bewegender Objekte ohne Bewegungsunschärfe entscheidend ist. Mit einer maximalen Bildrate von 10 Bildern/Sek. bei voller 8,9-MP-Auflösung stellt diese Kamera sicher, dass kritische Details dynamischer Industrieprozesse präzise erfasst werden, was eine genaue Analyse und Qualitätskontrolle in Hochgeschwindigkeitsanwendungen ermöglicht. Das Global-Shutter-Design ist eine grundlegende technische Wahl für Anwendungen, bei denen selbst geringfügige Verzerrungen durch Rolling-Shutter-Effekte die Inspektionsgenauigkeit beeinträchtigen würden.
Ihr robuster Betriebstemperaturbereich von -20°C bis 60°C, gepaart mit einem kompakten Formfaktor von 50 mm × 50 mm × 60 mm, macht sie für die Integration in verschiedene industrielle Umgebungen geeignet, einschließlich solcher mit weniger kontrollierten klimatischen Bedingungen. Diese strukturelle und umgebungsbedingte Widerstandsfähigkeit erhöht ihre Zuverlässigkeit und Anwendbarkeit in anspruchsvollen Fertigungsumgebungen und trägt zu einer konstanten Leistung und reduzierten Wartungsanforderungen bei.
Anwendungsszenarien
Hochauflösende Leiterplatteninspektion: Der 8,9-MP-Monochromsensor erfasst komplexe Details auf Leiterplatten und gewährleistet die Erkennung kleinster Fehler wie Lötbrücken, abgelöste Pads oder fehlausgerichtete Komponenten. Ihre Empfindlichkeit von 0,1 lx ermöglicht eine klare Abbildung auch unter schwierigen Lichtverhältnissen, wodurch der Bedarf an umfangreichen Beleuchtungseinrichtungen reduziert und somit die Lebensdauer des Inspektionssystems verlängert wird. Automatisierte Montageverifizierung: Mit ihrem Global Shutter und der Bildrate von 10 Bildern/Sek. bei voller Auflösung verifiziert die MV-CH089-10GM präzise die korrekte Position und Ausrichtung kleiner Komponenten während automatisierter Montageprozesse. Die Fähigkeit der Kamera, Bewegungsunschärfe zu minimieren, gewährleistet eine konsistente Genauigkeit, die sich direkt in weniger Montagefehlern und einer verbesserten Produktqualität niederschlägt. Oberflächenfehlererkennung: Diese Machine Vision-Kamera ist ideal für die Inspektion von Oberflächen hergestellter Güter auf subtile Fehler, Kratzer oder Inkonsistenzen. Die 8,9-MP-Auflösung bietet die erforderliche Klarheit, um Fehler zu identifizieren, die von Kameras mit geringerer Auflösung möglicherweise übersehen werden, was zu einer verbesserten Produktqualität und reduzierten Ausschussraten führt. Metrologie und Messung: Die präzise Pixelgröße von 3,45 µm × 3,45 µm ermöglicht in Kombination mit geeigneter Optik und Kalibrierung genaue Maßmessungen in industriellen Umgebungen. Diese Fähigkeit unterstützt die Qualitätskontrolle, indem sichergestellt wird, dass Komponenten strenge Toleranzanforderungen erfüllen, wodurch kostspielige Nacharbeiten minimiert werden.
Auswahlempfehlungen
Geeignet für: Die HIKROBOT MV-CH089-10GM eignet sich gut für Anwendungen, die hochauflösende Bildgebung und präzise Fehlererkennung erfordern, insbesondere in der Elektronikfertigung und automatisierten Montage. Ihre Eignung wird durch ihre 8,9-MP-Auflösung und ihren Global Shutter unterstrichen, die Bewegungsunschärfe für klare Bilder von sich schnell bewegenden oder komplexen Details minimieren. Der Betriebstemperaturbereich von -20°C bis 60°C weist ferner auf ihre Anpassungsfähigkeit an verschiedene Fabrikumgebungen hin. Nicht geeignet für: Dieses Modell ist nicht ideal für Anwendungen, die Farbinformationen zur Fehleridentifizierung erfordern, oder für Umgebungen mit extrem hohen Umgebungstemperaturen über 60°C ohne zusätzliche Kühllösungen. Obwohl 10 Bilder/Sek. für viele Aufgaben ausreichen, erfordern möglicherweise sehr schnelle kontinuierliche Objektverfolgung oder die Erfassung schneller Ereignisse Kameras mit deutlich höheren Bildraten.
Überlegung: Wenn höhere Bildraten für extrem schnelle Prozesse erforderlich sind, bietet die HIKROBOT MV-CH250-10GM, eine ähnliche GigE-Kamera aus derselben Serie, eine Bildrate von 25 Bildern/Sek. bei ihrer Auflösung und bietet einen möglichen Upgrade-Pfad für anspruchsvolle dynamische Anwendungen.
FAQ
1. Was ist die maximale Datenübertragungsrate für die HIKROBOT MV-CH089-10GM bei voller Auflösung?
Die maximale Datenübertragungsrate wird durch die GigE-Schnittstelle bestimmt, die Gigabit-Ethernet-Geschwindigkeiten unterstützt und eine effiziente Übertragung von Bilddaten ermöglicht. Bei voller 8,9-MP-Auflösung wird der Output der Kamera durch die Bildrate von 10 Bildern/Sek. maximiert, was einen robusten Fluss hochwertiger visueller Informationen gewährleistet, der für detaillierte Analyse- und Inspektionsaufgaben entscheidend ist. Eine weitere Optimierung der Datenübertragung kann durch Kamerakonfigurationseinstellungen und die Netzwerkinfrastruktur erreicht werden.
2. Ist diese Kamera mit Machine Vision-Systemen kompatibel, die Komponenten oder Software von Drittanbietern verwenden?
Ja, die HIKROBOT MV-CH089-10GM ist aufgrund ihrer Einhaltung von Industriestandards mit einer Vielzahl von Machine Vision-Systemen kompatibel. Sie unterstützt die GigE Vision- und GenICam-Protokolle, die offene Standards sind und eine nahtlose Integration mit Softwarebibliotheken, Hardware und Kameras von Drittanbietern von verschiedenen Herstellern ermöglichen, was ein flexibles Systemdesign erleichtert.
3. Was ist die typische Lieferzeit für die HIKROBOT MV-CH089-10GM?
Die Standardlieferzeit für diese 8,9-MP-Industriekamera beträgt in der Regel 3 bis 7 Werktage nach Auftragsbestätigung, abhängig von den aktuellen Lagerbeständen und den Konfigurationsanforderungen. Wir unterhalten regionale Lagerbestände dieses Modells, um eine schnelle Lieferung für die meisten Standardaufträge zu unterstützen. Für Echtzeitverfügbarkeit und beschleunigte Optionen wenden Sie sich bitte mit Ihrem benötigten Lieferdatum an unser Logistikteam.
4. Wie profitiert der Global Shutter in der MV-CH089-10GM bei Hochgeschwindigkeitsanwendungen im Vergleich zu einem Rolling Shutter?
Der Global Shutter erfasst das gesamte Bild im selben Augenblick und eliminiert Verzerrungseffekte wie Schrägstellung oder Wackeln, die bei Rolling Shuttern bei der Abbildung bewegter Objekte auftreten können. Dadurch bleiben die Bilder scharf und genau, selbst bei der Bildrate von 10 Bildern/Sek. der Kamera, was für zuverlässige Messungen und Fehlererkennung in Anwendungen wie Hochgeschwindigkeitsmontagelinien oder dynamischen Inspektionsaufgaben entscheidend ist.
5. Was ist der empfohlene Umgebungsbetriebsluftfeuchtigkeitsbereich für diese Kamera?
Die Kamera ist für den Betrieb zwischen -20°C und 60°C mit einer Standardschutzart von IP30 ausgelegt. Obwohl spezifische Luftfeuchtigkeitsgrenzen in den bereitgestellten Spezifikationen nicht detailliert sind, sind typische Industriekameras für den effektiven Betrieb in Umgebungen mit einer relativen Luftfeuchtigkeit von bis zu 90 % nicht kondensierend ausgelegt. Für extreme Luftfeuchtigkeitsbedingungen können Umgebungsgehäuse oder spezielle Industriekameras erforderlich sein.
6. Kann die MV-CH089-10GM für 3D-Profilanwendungen verwendet werden?
Die MV-CH089-10GM ist eine 2D-Bildkamera und unterstützt von sich aus keine 3D-Profilerstellung. Obwohl sie eine Komponente in einem strukturierten Licht- oder Stereovision-System für die 3D-Rekonstruktion sein kann, erfordert sie externe Hardware wie Projektoren oder eine zweite Kamera und spezielle Software, um 3D-Daten zu generieren. Ihre hohe Auflösung und Empfindlichkeit sind vorteilhaft für die Erfassung von 2D-Bildern, die für solche 3D-Rekonstruktionstechniken benötigt werden.
7. Was ist die Garantiezeit für die HIKROBOT MV-CH089-10GM?
Beijing Zhongping Technology bietet eine Standardgarantiezeit für die MV-CH089-10GM, um die Kundenzufriedenheit und Produktzuverlässigkeit zu gewährleisten. Detaillierte Informationen zu den Garantiebedingungen, dem Umfang und etwaigen verfügbaren erweiterten Garantieoptionen erhalten Sie von unserem Vertriebs- oder Supportteam.
8. Was ist die Pixeltiefe der HIKROBOT MV-CH089-10GM und wie beeinflusst sie die Bildqualität?
Diese Kamera unterstützt eine Pixeltiefe von 8, 10 oder 12 Bit und bietet Flexibilität bei der Darstellung von Bilddaten. Eine höhere Bittiefe, wie z. B. 12 Bit, erfasst einen größeren Bereich von Intensitätswerten, was zu einer größeren Tonabstufung und mehr Details sowohl in hellen als auch in dunklen Bereichen des Bildes führt, was für die Erkennung subtiler Fehler und die präzise Bildanalyse von Vorteil ist.
9. Welcher Upgrade-Pfad ist verfügbar, wenn dieses Modell meine Anforderungen an Bildrate oder Auflösung nicht vollständig erfüllt?
Wenn die Bildrate von 10 Bildern/Sek. bei 8,9 MP Auflösung nicht ausreicht, können Sie Modelle mit höheren Bildratenfähigkeiten innerhalb der GigE Vision-Schnittstelle in Betracht ziehen. Alternativ können für Anwendungen, die noch höhere Auflösungen erfordern, Kameras mit größeren Sensoren oder anderen Schnittstellentechnologien wie CoaXPress eine praktikable Upgrade-Option sein, um anspruchsvollere Bildanforderungen zu erfüllen. Unser technisches Team kann Sie bei der Bewertung spezifischer Anforderungen unterstützen.
10. Was ist der Preis für die HIKROBOT MV-CH089-10GM?
Der Preis für dieses Modell liegt je nach Konfiguration typischerweise zwischen 7.200 und 13.200 US-Dollar. Die Preise können sich je nach Marktbedingungen und Bestellmenge ändern. Kontaktieren Sie uns für ein aktuelles Angebot, das auf Ihre spezifischen Bedürfnisse zugeschnitten ist.
