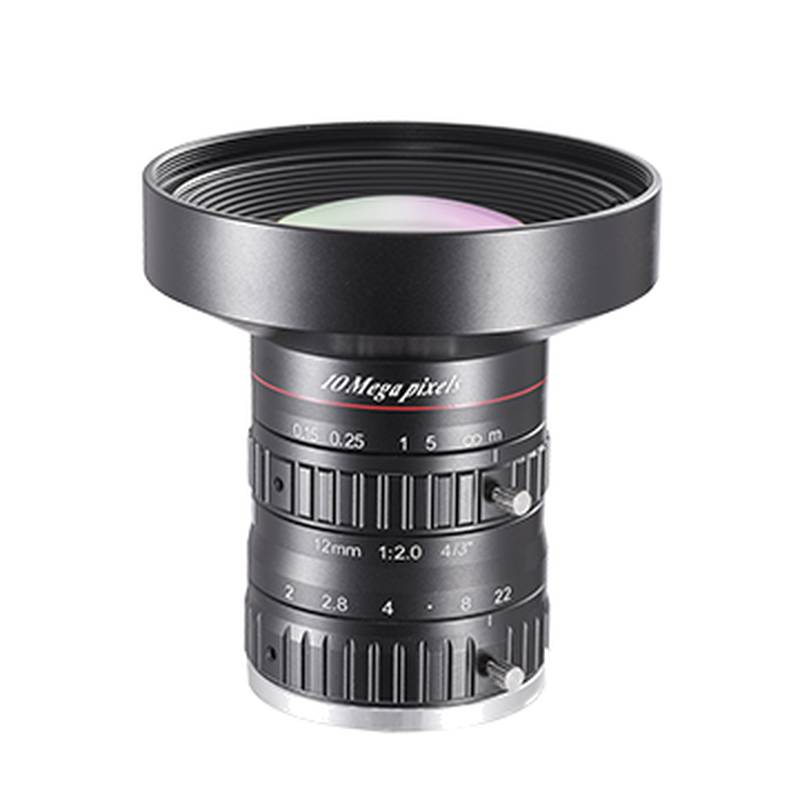

HIKROBOT SA1220M-10MP ist ein Maschinensichtsobjektiv und ein 12mm c-Montageobjektiv, das für die 10 MP-Bildgebung auf 4/3" Sensoren entwickelt wurde und eine Breitfeldinspektionsgenauigkeit in industriellen Visionssystemen bietet. In technischer Praxis ist dieses Objektiv für Anwendungen ausgelegt, die einen relativ breiten Betrachtungswinkel, eine stabile manuelle Einrichtung und eine ausreichende Bildqualität für moderne hochauflösende Kameras benötigen, die in der Automatisierung, Metrologie und Fehlererkennung verwendet werden. Sein Spezifikationssatz zeigt, dass es nicht als allgemeine fotografische Optik gedacht ist, sondern als gesteuerte industrielle Komponente für die wiederholbare Integration der Maschinensicht, bei der Sensorabdeckung, Fokusstabilität und Montagekompatibilität wichtiger sind als Verbrauch
Aus Sicht des Systemdesigns erfüllt die SA1220M-10MP die allgemeine Anforderung, eine hochauflösende Industriekamera mit einem Objektiv zu koppeln, das ein 4/3-Zoll-Bildformat abdecken kann, ohne übermäßige Kompromisse bei der Eckscherpe oder der Feldabdeckung zu erzwingen. Eine 12-mm-Brennweite auf einem 4/3-Zoll-Sensor bietet ein breites Sichtfeld, das nützlich ist, wenn Ingenieure größere Ziele in moderaten Arbeitsabständen inspizieren, die Anzahl der Kameras in einer Station reduzieren oder das volle Szenebewusstsein bei der Roboterführung aufrechterhalten müssen. Die maximale Blende F2.0 bietet auch Flexibilität im Lichtdesign. Bei geringem Licht oder bei hoher Geschwindigkeit kann eine breitere Blende dazu beitragen, die Belichtung aufrechtzuerhalten, ohne die Verstärkung zu aggressiv zu drücken, während die Möglichkeit, auf F22 zu stoppen, das Feldteifenmanagement unterstützt, wenn Zielhöhenvarianzen vorhanden sind.
Modell: SA1220M-10MP
Marke: HIKROBOT
Produkttyp: Maschinensichtlinse
Objektivkategorie: 12 mm, F2.0, 4/3", 10 MP, C-Mount Objektiv
Brennweite: 12 mm
F-Nummer: F2.0 bis F22
Bildgröße: Φ23 mm, 4/3"
Optische Verzerrung: -2,40%
Mindestobjektabstand: 0,15 m
Sichtfeld: D 22,6 mm: 89,0 Grad, H 18,13 mm: 75,5 Grad, V 13,6 mm: 61,1 Grad
Irissteuerung: manuell
Fokussteuerung: manuell
Filtergewinde: M77 × 0,75
Befestigungstyp: C-Mount
Brennweite hinter Flansch: 17,526 mm
Abmessungen: Φ80 mm × 83,8 mm
Gewicht: 445 g
Betriebstemperatur: -10 bis 50°C
Zertifizierung: RoHS 2.0
Das wichtigste praktische Merkmal ist die Kombination von 10 MP-Auflösung und 4/3" Bildkreis Unterstützung. In der industriellen Vision ist es üblich, Objektive zu finden, die mechanisch an einer Kamera montiert werden können, aber das Sensorformat oder die Pixeldichte nicht vollständig unterstützen. Diese Misseinstimmung tritt häufig als Eckenweichheit, reduzierter Kontrast in der Nähe der Kanten oder instabile Messergebnisse auf, wenn Funktionen weg vom Bildzentrum erkannt werden. Der SA1220M-10MP adressiert dieses Integrationsrisiko, indem er für 4/3" Abdeckung und 10 MP-Auflösung spezifiziert ist, was ihn für Systeme mit größeren Flächensensoren relevant macht, bei denen eine breite Szenenerfassung und konsistente Kantenleistung erforderlich sind.
Auflösungswert: 10 MP
Sensorformat Unterstützung: 4/3"
Bildkreis: Φ23 mm
Montagekompatibilität: C-Mount
Fokussierungsmethode: Manueller Fokus
Öffnungsmethode: Manuelle Iris
Die Brennweite von 12 mm platziert dieses Modell im Weitwinkel-Ende der industriellen Festbrennoptik für 4/3" Kameras. Dies ist besonders nützlich, wenn der Maschinenbauer ein relativ großes Feld aus einer kurzen bis mittleren Arbeitsentfernung inspizieren muss. Im Vergleich zu längeren Brennweiten kann ein 12 mm Objektiv den mechanischen Fußabdruck der Visionsstation reduzieren, da die Kamera nicht so weit vom Ziel entfernt montiert werden muss. Dies kann die Gehäusetiefe verkürzen, das Schutzdesign vereinfachen und den Bedarf an langen Trägerbügeln reduzieren, die Vibrationen einführen können. Gleichzeitig sollten Ingenieure den Kompromiss erkennen: Ein breiteres Objektiv macht in der Regel jedes Pixel einen größeren physikalischen Bereich auf dem Objekt darstellen, so dass ultrafeine Messtechnik entweder eine höhere Auflösung oder eine andere Brennweite erfordern kann.
Brennweite: 12 mm
Typischer Integrationswert: Breite Feldabdeckung bei kurzer bis mittlerer Arbeitsdistanz
Mechanische Implikation: Reduzierter Abstand der Kamera in kompakten Stationen
Messimplikation: Größeres Feld, geringere Pixeldichte auf dem Ziel im Vergleich zu längeren Brennweiten
Die angegebene optische Verzerrung von -2,40 % zeigt eine für eine Breitfeldoptik typische sichtbare Laufverzerrung an. Dies disqualifiziert das Objektiv nicht automatisch von Präzisionsaufgaben, aber es definiert, wie das System konstruiert werden soll. Für die Präsenzerkennung, das Lesen von Codes, die Lokalisierung von Robotern und viele Klassifizierungsaufgaben ist dieses Niveau der Verzerrung in der Regel beherrschbar, insbesondere wenn sich die Region des Interesses in der Nähe des Bildzentrums befindet oder wenn eine Softwarekalibrierung angewendet wird. Für eine hochgenaue Dimensionsmessung im gesamten Feld sollten Ingenieure überprüfen, ob die Linsenkalibrierung und Bildkorrektur für den erforderlichen Toleranzstaapel ausreichen. Mit anderen Worten, das Objektiv kann in präzisionsfähigen Systemen eingesetzt werden, aber die endgültige Messleistung hängt von Kalibrierungsarbeitsfluss, Zielgeometrie und dem Verhältnis Kamera-Objektiv-Abstand ab.
Optische Verzerrung: -2,40%
Verzerrungstyp: Tendenz zur Fassverzerrung
Bester Einsatz bei der Kalibrierung: Vollfeldmessung, Roboterführung, Dimensionskorrekturworkflows
Beste Verwendung ohne strenge Kalibrierung: Präsenzprüfung, allgemeine Inspektion, Identifizierung, Positionierung
Der Blendenbereich von F2.0 bis F22 bietet eine nützliche Kontrolle über Belichtung und Feldtiefe. Eine breitere Blende wie F2.0 kann kürzere Belichtungszeiten unterstützen, was für bewegliche Förderer, Pick-and-Place-Geräte und die Roboterführung wichtig ist, wo Bewegungsschwärmung begrenzt werden muss. Eine kleinere Blende wie F8, F11 oder darüber hinaus kann die Feldtiefe verbessern, wenn Produkte in der Höhe variieren oder wenn die Zielfläche nicht perfekt flach ist. Ingenieure sollten auch den typischen Kompromiss zwischen Feldtiefe und Beugung berücksichtigen. Bei hochauflösenden Sensoren kann das Stillhalten zu weit die effektive Schärfe reduzieren, obwohl mehr der Szene im Fokus erscheint. Im praktischen Einsatz wird die optimale Iriseinstellung häufig durch Testbilder unter der tatsächlichen Produktionsbeleuchtung bestimmt, anstatt sich nur auf die Nominaltheorie zu verlassen.
F-Nummernbereich: F2.0 bis F22
Vorteil bei geringem Licht: Unterstützt höheren Lichtdurchsatz bei breiter Blende
Feldtiefenvorteil: Unterstützt erweiterten Fokusbereich bei kleinerer Blende
Technischer Hinweis: Die Endblende sollte gegen Beugungs- und Belichtungsanforderungen validiert werden
Manueller Fokus und manuelle Iris sind geeignete Wahlen für stabile Industrieanlagen. Einmal in Betrieb genommen, laufen viele Maschinensichtstationen mit fester Produktgeometrie, festem Arbeitsabstand und gesteuerter Beleuchtung. In diesem Zusammenhang werden manuelle Steuerungen im Allgemeinen gegenüber variablen Verbrauchermechanismen bevorzugt, da sie die Wartung vereinfachen, die Wiederholbarkeit verbessern und die Integrationskomplexität verringern. Diese Linse eignet sich daher für Anlagen, in denen die Einrichtung während der Inbetriebnahme erfolgt und anschließend im Rahmen der Prozessvalidierung gesperrt wird. Es ist weniger geeignet für Anwendungen, die eine kontinuierliche Autofokussierung, häufige Zoomwanderungen oder eine szenenabhängige Blendensteuerung erfordern.
Fokussteuerung: manuell
Irissteuerung: manuell
Am besten geeigneter Installationsmodus: Feststellsysteme für industrielle Visionen
Weniger geeigneter Installationsmodus: Kontinuierlich wechselnde Consumer-Style-Bildumgebungen
Der minimale Objektabstand von 0,15 m bietet Flexibilität für kompakte Maschinenlayouts, Arbeitsplätze und geschlossene Inspektionsmodule. Für Integratoren bedeutet dies, dass das Objektiv relativ eng fokussieren kann, ohne großen freien Platz vor der Kamera zu benötigen. Dies ist nützlich in Elektronikmontierungszellen, Verpackungslinien mit engem Schutz und Laborautomatisierungssystemen, bei denen der Abstand von Kamera zu Ziel begrenzt ist. Die Möglichkeit, sich auf 0,15 m fokussieren zu können, bedeutet jedoch nicht, dass jede Nahanwendung ideal ist. Bei sehr kurzen Arbeitsdistanzen kann die Feldgröße kleiner werden als erwartet und die geometrischen Effekte bedeutender werden, daher sollten Ingenieure die Feldabdeckung mit der tatsächlichen Sensor- und Installationsgeometrie bestätigen.
Mindestobjektabstand: 0,15 m
Close-Range-Integrationswert: Geeignet für kompakte Stationen
Validierungsanforderung: Bestätigen Sie die tatsächliche Feldgröße und die Verzerrungseinwirkung bei kurzer Arbeitsdistanz
Typischer Vorteil: einfachere mechanische Integration in geschlossenen Geräten
Die mechanische Schnittstelle ist unkompliziert und im Einklang mit den Industriekamera-Standards. C-Mount und eine Flansch-Rückbrennweite von 17,526 mm sind Standard-Referenzen für eine breite Palette von Machine Vision Kameras. Dies verbessert die Kompatibilität und verkürzt die Integrationszyklen, da viele industrielle Anwender bereits C-Mount-Kameraplattformen betreiben. Auch in praktischen Systemen ist der M77 × 0,75 Filterfaden relevant. Es ermöglicht den Einsatz von externen optischen Filtern, Schutzglas oder Polarisationselementen, wo die Prozessbeleuchtung sie erfordert. Bei der Inspektion von reflektierenden Materialien kann das Hinzufügen des richtigen Filterstapels den Kontrast erheblich verbessern und falsche Ablehnungen durch Blendung reduzieren.
Befestigungstyp: C-Mount
Brennweite hinter Flansch: 17,526 mm
Filtergewinde: M77 × 0,75
Integrationswert: Breite Kompatibilität mit Industriekameras und Filterzubehör
Die physikalische Größe und Masse sollten frühzeitig im mechanischen Design berücksichtigt werden. Bei Φ80 mm × 83,8 mm und 445 g ist dieses Objektiv keine Miniaturoptik. Es ist besser geeignet für starr montierte Kameraeinheiten als für leichte mobile End-of-Arm-Systeme, es sei denn, die Nutzlast und die dynamische Leistung des Roboters erlauben es. Bei festen Rahmen kann der größere Karosserie ein Vorteil sein, da er oft mit einer robusteren optischen Konstruktion und einer einfacheren manuellen Handhabung während der Einrichtung korreliert. Bei beweglichen Systemen können Masse- und Momentbelastung jedoch die Setzzeit, die Steifigkeit der Halterung und die langfristige Steckverbindersspannung beeinflussen, wenn sie nicht richtig unterstützt wird.
Abmessungen: Φ80 mm × 83,8 mm
Gewicht: 445 g
Beste mechanische Unterstützung: Starre feste Halterungen oder richtig verstärkte Halterungen
Potenzielle Konstruktionsbedenkungen: Zusätzliche Belastung an leichten Roboter-Handgelenken oder flexiblen Stützen
Der Betriebstemperaturbereich von -10 bis 50°C deckt viele industrielle Innenumgebungen ab. Dies eignet sich für Standard-Fabrikautomation, Verpackung, Elektronikherstellung, Lagersortierung und kontrollierte Prozessmaschinen. Es ist weniger geeignet für ungeschützten Einsatz im Freien, Gefriergeräte oder Orte in der Nähe von Öfen, wo die Umgebungstemperatur den Nennbereich übersteigt. Wie bei den meisten Optiken hängt auch die langfristige Stabilität von der Kontaminationskontrolle ab. Staub, Ölnebel, Vibrationen und schneller thermischer Zyklus können die Bildqualität im Laufe der Zeit beeinflussen, daher bleiben Gehäusedesign und präventive Wartung wichtig.
Betriebstemperatur: -10 bis 50°C
Umweltverträglichkeit: Standard-Industrieumgebungen im Innenraum
Umweltbeschränkung: Nicht für extreme Hitze, Tieffrieren oder direkte Außeneinstrahlung ohne Schutz bestimmt
Einhaltung: RoHS 2.0
In Bezug auf die Anwendungsanpassung ist dieses Objektiv für mehrere industrielle Szenarien allgemein relevant. Ein häufiger Anwendungsfall ist die Elektronikmontage und PCB-Inspektion, bei der ein breites Feld erforderlich ist, um größere Platten, Steckverbinderarrays oder mehrere Komponenten in einem Rahmen zu erfassen. In diesen Stationen hilft das Objektiv, den Durchsatz zu verbessern, da eine Kamera oft mehr Fläche abdecken kann, wodurch die Anzahl der erforderlichen Bildknoten reduziert wird. Ein zweites häufiges Szenario ist die Inspektion von Verpackungen und Etiketten, insbesondere für Kartons, Beutel, Trays und gedruckte Oberflächen, die sich auf Förderbändern bewegen. Der Weitwinkel unterstützt Codelesen, Druckpräsenzkontrolle und Abdichtungsbereichsüberwachung innerhalb kompakter Maschinenfußabdrücke. Ein drittes wahrscheinliches Szenario ist die robotische Führung und die Beobachtung des Bin-Bereichs, bei der eine breite Feldabdeckung hilft, die Position und Orientierung des Objekts vor den Pick-Operationen zu erkennen. Ein viertes Szenario sind Batterie-, Automobil- oder allgemeine Montagelinien, bei denen die Einschränkungen des Stationsraums eine kurze Kamera-Stand-off-Distanz begünstigen, während die Abdeckung eines erheblichen Ziels erhalten wird.
Anwendungsszenario 1: Elektronikmontage und Leiterplattenprüfung
Primärwert: Größere Board-Abdeckung und weniger Kamerastationen
Betriebseffekt: Verbesserter Durchsatz und kürzerer Integrationszyklus
Anwendungsszenario 2: Verpackungs- und Etikettenprüfung
Primärwert: Weitflächenüberwachung in kompakten Fördersystemen
Betriebseffekt: Schnellere Verifizierung und reduzierter Stationsabschnitt
Anwendungsszenario 3: Roboterführung und Positionierung
Primärwert: Breite Szenenerfassung für Objektlokalisierung
Betriebseffekt: Stabilere Beobachtung des Pickbereichs und geringere mechanische Standoff-Anforderungen
Anwendungsszenario 4: Batterie-, Automobil- und allgemeine Montageinspektion
Primärwert: Große Zielabdeckung unter begrenztem Installationsraum
Betriebseffekt: Effiziente Kamera-Platzierung und vereinfachtes Schutzdesign
Für Energie- und Prozesseffizienz trägt das Objektiv indirekt und nicht als aktives Leistungsgerät bei. Indem ein breiteres Feld auf einem großen Sensor ermöglicht wird, kann es die Anzahl der Kameras, Lichter, Halterungen und Verarbeitungskanäle reduzieren, die in einigen Systemen erforderlich sind. Weniger Abbildungsstationen können einen geringeren Gesamtleistungsverbrauch, eine reduzierte Verkabelungskomplexität, weniger Wartungsarbeit und kürzere Validierungszyklen bedeuten. Bei der Großserienproduktion können diese Einsparungen auf Systemebene erheblicher sein als die Kostendifferenz des Objektivs selbst. Dieser Vorteil hängt jedoch davon ab, ob die optische Konstruktion die Auflösungs- und Messanforderungen im gesamten Bereich erfüllt.
Effizienzbeitrag auf Systemebene: Kann die Anzahl der Kameras bei weitreichenden Inspektionsaufgaben reduzieren
Potenzielle Einsparungen: geringere Hardwarezahl, weniger Verkabelung, reduzierte Wartungspunkte
Auswahlbedingung: Nur gültig, wenn Endpixeldichte und Randleistung die Prüfkriterien erfüllen
Auswahlberatung sollte ausdrücklich sein. Die SA1220M-10MP eignet sich für 4/3" C-Mount Maschinensichtkameras, bei denen ein breites Sichtfeld, eine feste manuelle Einrichtung und eine Bildgebung der 10 MP-Klasse erforderlich sind. Es ist ein starker Kandidat für Präsenzerkennung, Codelesen, Roboterführung und kalibrierte Inspektionen, bei denen Softwarekorrektur akzeptabel ist. Es ist weniger geeignet für Anwendungen, die extrem geringe Verzerrung ohne Kalibrierung erfordern, sehr feine Metrologie über einen kleinen Bereich, bei dem eine höhere Vergrößerung erforderlich ist, oder mobile Plattformen, bei denen die Objektivmasse stark eingeschränkt ist. Wenn das Sichtfeld für das Ziel zu breit ist, sollten Ingenieure andere Brennweiten der gleichen Serie in Betracht ziehen, einschließlich SA1620M-10MP, SA2520M-10MP, SA3520M-10MP, SA5020M-10MP und SA8520M-10MP. Diese Alternativen ermöglichen engere Felder und eine höhere effektive Pixeldichte am Objekt, während die Konsistenz auf Familie
Geeigneter Kameratyp: 4/3" C-Mount Industriekameras
Geeignete Aufgaben: Breitfeldinspektion, Roboterführung, Codelesen, kalibrierte visuelle Kontrolle
Nicht ideal für: Native Imaging mit extrem geringer Verzerrung, Feinmessung mit hoher Vergrößerung, stark gewichtsbegrenzte Bewegungssysteme
Verwandte Modelle: bei 1620 m- 10 MPs, bei 2520 m- 10 MPs, bei 3520 m- 10 MPs, bei 5020 m- 10 MPs, bei 8520 m- 10 MPs
Aus Beschaffungsperspektive zeigt das Objektiv ein leicht auswertbares Spezifikationsprofil. Der Befestigungsstandard ist festgelegt, die Sensorabdeckung ist eindeutig angegeben, die Blende und die Fokussierungsmethoden sind herkömmlich und die Umweltbewertung ist für den industriellen Einsatz typisch. Dies reduziert Zweideutigkeit bei der Beschaffung und Qualifizierung. Die Käufer sollten noch vor der Veröffentlichung drei projektspezifische Punkte bestätigen: die tatsächlichen Kamerasensorabmessungen, die erforderliche Feldgröße im Arbeitsabstand und ob die Verzerrungkalibrierung bereits im Software-Workflow enthalten ist. Diese Prüfungen bestimmen in der Regel, ob die 12 mm Option die richtige Passform ist oder ob eine andere Brennweite in der Serie eine bessere Systembilanz liefert.
Beschaffungsprüfung 1: Überprüfen Sie die tatsächliche Kamerasensorgröße und Pixelgröße
Beschaffungsprüfung 2: Überprüfen Sie das erforderliche Sichtfeld im Installationsabstand
Beschaffungsprüfung 3: Überprüfen Sie, ob die Softwarekalibrierung zur Verzerrungskorrektur verwendet wird
FAQ (häufig gestellte Fragen)
F: Ist die HIKROBOT SA1220M-10MP kompatibel mit Standard-Industrie-C-Mount-Kameras?
A: Ja, es handelt sich um ein C-Mount-Objektiv mit einer 17,526 mm Flansch-Rückbrennweite, die den Standard-C-Mount-Maschinensichtkamera-Schnittstellen entspricht.
F: Kann dieses Objektiv einen 4/3" Sensor vollständig unterstützen?
A: Ja, es ist für eine Φ23 mm Bildgröße angegeben, die 4/3" Sensorabdeckung entspricht.
F: Ist der SA1220M-10MP für 10 MP Bildgebung geeignet?
A: Ja, es ist als 10 MP Maschinensichtlinse bewertet und ist für hochauflösende industrielle Bildsysteme bestimmt.
F: Funktioniert die 12 mm Brennweite besser für die breitflächige Inspektion oder die feindetaillierte Metrologie?
A: Es funktioniert besser für die breitflächige Inspektion, da 12 mm ein breites Sichtfeld bietet, während die sehr feindetaillierte Messtechnik oft von längeren Brennweiten oder höheren Vergrößerungsoptiken profitiert.
F: Wie viel Verzerrung sollten Ingenieure erwarten?
A: Die angegebene optische Verzerrung beträgt -2,40%, daher kann eine Kalibrierung in Präzisionsmessanwendungen, insbesondere in der Nähe des Feldrands, empfehlenswert sein.
F: Kann dieses Objektiv in Low-Light- oder High-Speed-Inspektionssystemen verwendet werden?
A: Ja, die maximale Blende F2.0 hilft, den Lichtdurchsatz zu erhöhen, was kürzere Belichtungszeiten in schnell bewegenden Produktionslinien unterstützt.
F: Ist das Objektiv für Bildsysteme mit variablem Fokus oder automatischer Einstellung geeignet?
A: Nein, es verwendet manuellen Fokus und manuelle Irissteuerung, also ist es am besten für feste industrielle Setups anstatt ständig wechselnde Szenen.
F: Für welche Umgebungen ist dieses Objektiv konzipiert?
A: Es ist für Standard-industrielle Innenumgebungen mit einem Betriebsbereich von -10 bis 50 °C konzipiert.
F: Kann man Filter oder optisches Zubehör an die Vorderseite des Objektivs hinzufügen?
A: Ja, es enthält einen M77 × 0,75 Filtergewinde, der kompatible optische Filter und Schutzzubehör unterstützt.
F: Wann sollte ein Käufer ein anderes Modell der gleichen Serie in Betracht ziehen?
A: Ein anderes Modell sollte berücksichtigt werden, wenn das Ziel ein engeres Sichtfeld, eine längere Arbeitsdistanzeffizienz oder eine höhere Pixeldichte am Objekt erfordert, als ein 12 mm Objektiv bieten kann.
