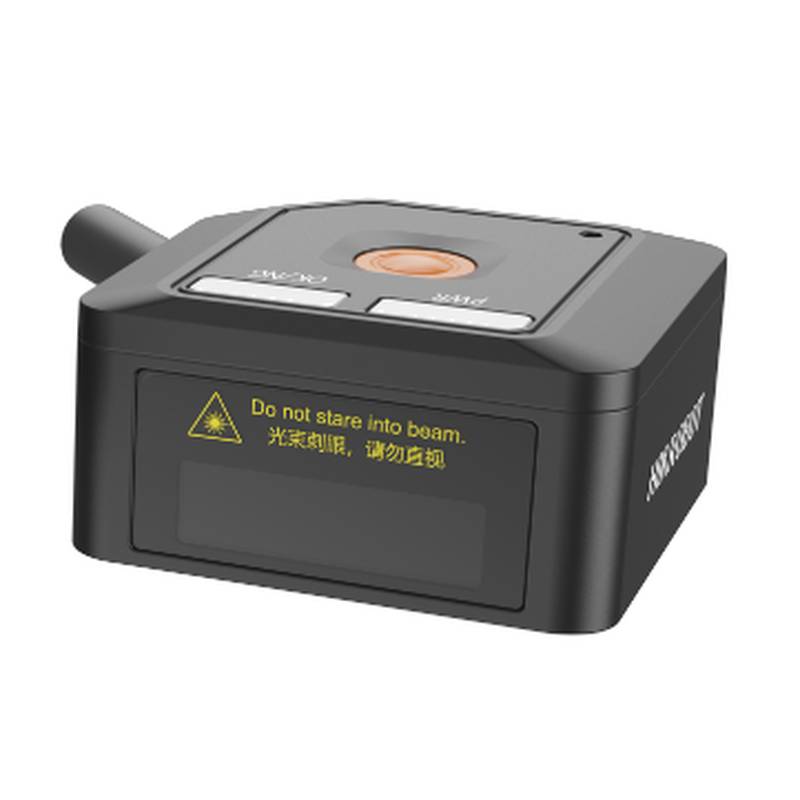

Der HIKROBOT MV-ID803M-03S-WBN-SR ist ein leistungsstarker 3MP industrieller Barcodescanner, der für anspruchsvolle automatisierte Identifizierungsaufgaben entwickelt wurde. Dieser kabelgebundene Barcode-Scanner integriert fortschrittliche Bildgebungstechnologie mit robusten industriellen Funktionen, was ihn zu einer idealen Lösung für Fabrikautomatisierung, Logistik und Fertigungsumgebungen macht. Seine Fähigkeit, eine Vielzahl von 1D- und 2D-Barcodes zuverlässig aufzunehmen und zu dekodieren, kombiniert mit seinem kompakten M10-Mount-Design und IP54-Rating, gewährleistet eine nahtlose Integration und einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen. Als Schlüsselkomponente moderner industrieller Arbeitsabläufe zeichnet sich dieser montierte Barcode-Scanner durch die Verbesserung der Betriebseffizienz und der Datengenauigkeit aus.
Produktspezifikationen:
Modell: MV-ID803M-03S-WBN-SR Name: 3MP-Auflösung, 3,1 mm Brennweite, Weißes Licht, SR, Ethernet-Anschluss, RJ45 Ethernet Open Static Cable Leistung:
* Barcodetypen:
* 1D: Code 39, Code 93, Code 128 (inkl. GS1-128), ITF14, ITF25, CodaBar, EAN8, EAN13, UPCA, UPCE
* 2D: QR-Code (inkl. GS1-QR), Datenmatrix (inkl. GS1-DM), Micro QR, AZTEC, Han Xin
* Gestapelt: PDF417
* Mindestbarcodegenauigkeit: 1D: 6 mil, 2D: 17 mil
* Maximale Bearbeitungsbildrate: 60 fps
* Maximale Lesegeschwindigkeit: 15 Codes/Sekunde
* Pixelgröße: 3,7 μm × 3,7 μm
* Sensorgröße: 1/6 "
* Auflösung: 640 × 480
* Feldtiefe:
* EAN13 (13 mil): 40 mm ~ 250 mm
* Code 39 (5 mil): 60 mm ~ 110 mm
* Code 128 (10 mil): 40 mm ~ 250 mm
* Datenmatrix (10 mil): 50 mm ~ 140 mm
* QR-Code (15 mil): 25 mm ~ 215 mm
* Belichtungszeit: 60 μs ~ 7000 μs
* Gewinn: 1 dB ~ 15 dB
* Farbe: Monochrom Elektrische Eigenschaften:
* Datenschnittstelle: RJ45
* Digitale E/A: 1-Wege nicht isolierter Eingang (Pin 1-Eingang), 1-Wege nicht isolierter Ausgang (Pin 3-Ausgang), 1-Wege konfigurierbarer Eingang/Ausgang (Pin 2-Eingang/Ausgang), 1-Wege RS-232-Unterstützungsauslöser über obere Taste
* Stromversorgung: 12 ~ 24 VDC
* Maximaler Stromverbrauch: 2,5 W @ 12 VDC
* Brennweite: 3,1 mm
* Objektivhalterung: M10-Mount
* Objektivabdeckung: Transparent
* Umgebungslicht: 0 ~ 100000 lux
* Lichtquelle: Warme weiße LED
* Zielen: Orange kreislicht zielen
* Abmessungen: 38 mm × 38 mm × 19 mm
* Statusanzeiger: LED-Anzeige, Buzzer
* IP-Bewertung: IP54
* Gewicht: ca. 40 g (ohne Kabel)
* Betriebstemperatur: -20 ~ 50 °C
* Lagertemperatur: -40 ~ 70 °C
* Luftfeuchtigkeit: 5% ~ 95% RH (nicht kondensierend) Allgemeine Spezifikationen:
* Software: IDMVS
* Zertifizierungen: CE, RoHS, KC
Fortgeschrittene Leistung für industrielle Anforderungen
Der MV-ID803M-03S-WBN-SR wurde entwickelt, um außergewöhnliche Leistung in hohen Volumen, schnelllebigen industriellen Umgebungen zu bieten. Die Auflösung von 640 × 480 in Verbindung mit einer Pixelgröße von 3,7 μm ermöglicht eine präzise Bildgebung und eine zuverlässige Dekodierung von selbst kleinen oder dicht gedruckten Barcodes mit einer Mindestgenauigkeit von 6 mil für 1D-Codes und 17 mil für 2D-Codes. Die beeindruckende maximale Bearbeitungsbildrate von 60 Bildern pro Sekunde und eine maximale Lesegeschwindigkeit von 15 Codes pro Sekunde sorgen dafür, dass der Durchsatz niemals ein Engpässt ist. Die optimierte Feldtiefe von 25 mm bis 250 mm für verschiedene Barcodetypen und -größen bietet Flexibilität bei der Positionierung und Montage. Die warmweiße LED-Beleuchtung bietet eine gleichmäßige Beleuchtung und minimiert Schatten und Blendung, was für ein konsistentes Lesen von entscheidender Bedeutung ist. Darüber hinaus unterstützt das Gerät eine breite Palette von Kommunikationsprotokollen wie SmartSDK, TCP Client, Serial, FTP, TCP Server und UDP, was eine nahtlose Integration in bestehende Automatisierungssysteme erleichtert.
Robustes Design für raue Umgebungen
Der HIKROBOT MV-ID803M-03S-WBN-SR wurde entwickelt, um den strengen industriellen Umgebungen standzuhalten, und verfügt über eine IP54-Bewertung, die ihn vor Staub und Wasser schützt. Durch den kompakten Formfaktor (38 mm × 38 mm × 19 mm) und das leichte Design (ca. 40 g ohne Kabel) ist die Montage in raumbegrenzten Anwendungen einfach. Der Betriebstemperaturbereich von -20 °C bis 50 °C und eine Feuchtigkeitstoleranz von 5 % bis 95 % RH (nicht kondensierend) gewährleisten einen zuverlässigen Betrieb unter einem breiten Spektrum von Umgebungsbedingungen. Das Gerät wird von einer Standard-12 ~ 24 VDC-Versorgung mit einem niedrigen maximalen Stromverbrauch von 2,5 W bei 12 VDC betrieben, was zur Energieeffizienz beiträgt. Die Statusanzeigen werden über eine LED-Anzeige und einen Klammer bereitgestellt, was eine schnelle visuelle und akustische Rückmeldung ermöglicht.
Vielseitige Konnektivität und Steuerung
Der MV-ID803M-03S-WBN-SR verfügt über einen RJ45 Ethernet-Port für Hochgeschwindigkeitsdatenübertragung und Netzwerkverbindung, was die Integration in industrielle Netzwerke vereinfacht. Es umfasst auch vielseitige digitale I/O-Funktionen mit nicht isolierten Ein- und Ausgangsanschlüssen sowie einen konfigurierbaren I/O-Port, der eine einfache Integration mit SPS und anderen Automatisierungsgeräten ermöglicht. Eine RS-232-Schnittstelle ist ebenfalls verfügbar, was die Konnektivitätsoptionen weiter verbessert. Das Gerät kann über einen speziellen oberen Knopf ausgelöst werden, der bei Bedarf eine bequeme manuelle Bedienung bietet. Die mitgelieferte IDMVS-Software bietet eine umfassende Plattform für Konfiguration, Management und Bilderfassung, die den Setup- und Bereitstellungsprozess vereinfacht.
Anwendungen und Standortgeeignetheit
Dieser industrielle Barcode-Scanner eignet sich besonders gut für anspruchsvolle Anwendungen in der Automobilherstellung, insbesondere auf Montagelinien, bei denen die schnelle Identifizierung von Teilen und Komponenten für Qualitätskontrolle und Rückverfolgbarkeit entscheidend ist. Seine Präzision und Geschwindigkeit machen es auch in der Elektronikfertigung von unschätzbarem Wert für die Verfolgung von Leiterplatten und Baugruppen während des gesamten Produktionsprozesses. In der Pharma- und Lebensmittel- und Getränkeindustrie kann der MV-ID803M-03S-WBN-SR zur effizienten Verfolgung von Verpackungen, Losnummern und Verfallsdaten eingesetzt werden, um die Einhaltung der Vorschriften zu gewährleisten und Fehler zu verhindern. Für Logistik- und Lagerbetrieb tragen seine robuste Leistung und zuverlässige Lesefähigkeit zu einer optimierten Bestandsverwaltung und Auftragsabwicklung bei.
Während das MV-ID803M-03S-WBN-SR ein vielseitiges Gerät ist, wird seine optimale Leistung in Umgebungen erreicht, in denen konsistente Lichtverhältnisse aufrechterhalten werden können und in denen die Barcodequalität die angegebene Mindestgenauigkeit erfüllt. Für Anwendungen, die eine Farbidentifikation oder extrem hohe Auflösungen über 3MP erfordern, können alternative Modelle in Betracht gezogen werden.
Weitere Modelle der Serie:
Für Anwendungen mit etwas unterschiedlichen Anforderungen bietet HIKROBOT eine Reihe ähnlicher Modelle an, darunter:
MV-ID803M-03S-WBN-SR-R
MV-ID803M-03S-WBN-SR-U
MV-ID803M-03S-WBP-SR
MV-ID803M-03S-WBP-SR-R
MV-ID803M-03S-WBP-SR-U
MV-ID813M-05S-WBN-SR
MV-ID813M-05S-WBN-SR-R
MV-ID813M-05S-WBN-SR-U
MV-ID813M-05S-WBN-NR
MV-ID813M-05S-WBN-NR-R
MV-ID813M-05S-WBN-NR-U
MV-ID813M-05S-WBP-SR
MV-ID813M-05S-WBP-SR-R
MV-ID813M-05S-WBP-SR-U
MV-ID813M-05S-WBP-NR
MV-ID813M-05S-WBP-NR-R
MV-ID813M-05S-WBP-NR-U
Häufig gestellte Fragen (FAQ):
F: Was ist die Mindestbarcodegröße, die der MV-ID803M-03S-WBN-SR zuverlässig lesen kann?
A: Der Scanner kann zuverlässig 1D-Barcodes bis zu 6 mil und 2D-Barcodes bis zu 17 mil in der Größe lesen, vorbehaltlich ausreichender Druckqualität und Kontrast.
F: Wie funktioniert der Scanner bei geringem Licht oder unterschiedlichen Umgebungslichtbedingungen?
A: Der MV-ID803M-03S-WBN-SR ist mit einer warmweißen LED-Beleuchtung ausgestattet, die eine konsistente Beleuchtung bietet. Es kann auch unter Umgebungslichtbedingungen bis zu 100.000 Lux arbeiten und seine einstellbaren Belichtungs- und Verstärkungseinstellungen helfen, sich an unterschiedliche Lichtniveaus anzupassen.
F: Welche Kommunikationsprotokolle unterstützt dieser industrielle Barcode-Scanner für die Integration?
A: Es unterstützt eine umfassende Reihe von Protokollen, darunter SmartSDK, TCP Client, Serial, FTP, TCP Server und UDP, die eine breite Kompatibilität mit industriellen Automatisierungssystemen gewährleisten.
F: Kann der MV-ID803M-03S-WBN-SR in Umgebungen mit hoher Luftfeuchtigkeit oder extremen Temperaturen verwendet werden?
A: Der Scanner ist für einen Betriebstemperaturbereich von -20 bis 50 °C bewertet und kann 5% bis 95% RH-Feuchtigkeit (nicht kondensierend) standhalten, was ihn für viele industrielle Umgebungen geeignet macht. Bei längerer Exposition über diese Bereiche hinaus werden weitere Umweltbewertungen empfohlen.
F: Was sind die Hauptvorteile des MV-ID803M-03S-WBN-SR gegenüber anderen montierten Barcode-Scannern?
A: Seine Vorteile liegen in seiner Kombination aus hoher Auflösung (3MP), schnellen Verarbeitungsgeschwindigkeiten (60 fps), vielseitigen Verbindungsmöglichkeiten (Ethernet, RS-232, Digital I/O), robustem IP54-Design und zuverlässiger Leistung in einer Vielzahl von Barcodetypen und -größen.
F: Ist dieser Scanner geeignet für Anwendungen zur direkten Teilekennzeichnung (DPM)?
A: Während der Scanner hoch fähig ist, können für DPM-Anwendungen mit anspruchsvollen Oberflächen oder niedrigen Kontrastmarken spezifische Tests und potenziell höhere Auflösungen oder spezielle Beleuchtungslösungen erforderlich sein. Die Mindestgenauigkeitsspezifikationen sollten mit den DPM-Code-Eigenschaften gekreuzt werden.
F: Was ist die typische Feldtiefe für das Lesen gängiger industrieller Barcodes wie Code 128 oder Data Matrix?
A: Für Code 128 (10 mil) beträgt die Feldtiefe 40 mm bis 250 mm und für Data Matrix (10 mil) reicht sie von 50 mm bis 140 mm, was eine gute Betriebsflexibilität bietet.
F: Wie vereinfacht die Ethernet-Schnittstelle die Integration im Vergleich zu seriellen Schnittstellen?
A: Die Ethernet-Schnittstelle ermöglicht höhere Datenübertragungsgeschwindigkeiten, einfachere Netzwerkintegration mit der Standard-IT-Infrastruktur und möglicherweise einfachere Verkabelungsverwaltung in großflächigen Bereitstellungen im Vergleich zu herkömmlichen seriellen Verbindungen.
F: Was ist der Vorteil des orangen Kreislachtschirmsystems?
A: Das orangefarbene Kreislacht bietet eine klare visuelle Anzeige für den Benutzer oder das automatisierte System und hilft bei der präzisen Positionierung des Scanners über den Barcode, was insbesondere für schnelle und genaue Lesungen in dynamischen Anwendungen hilfreich ist.
