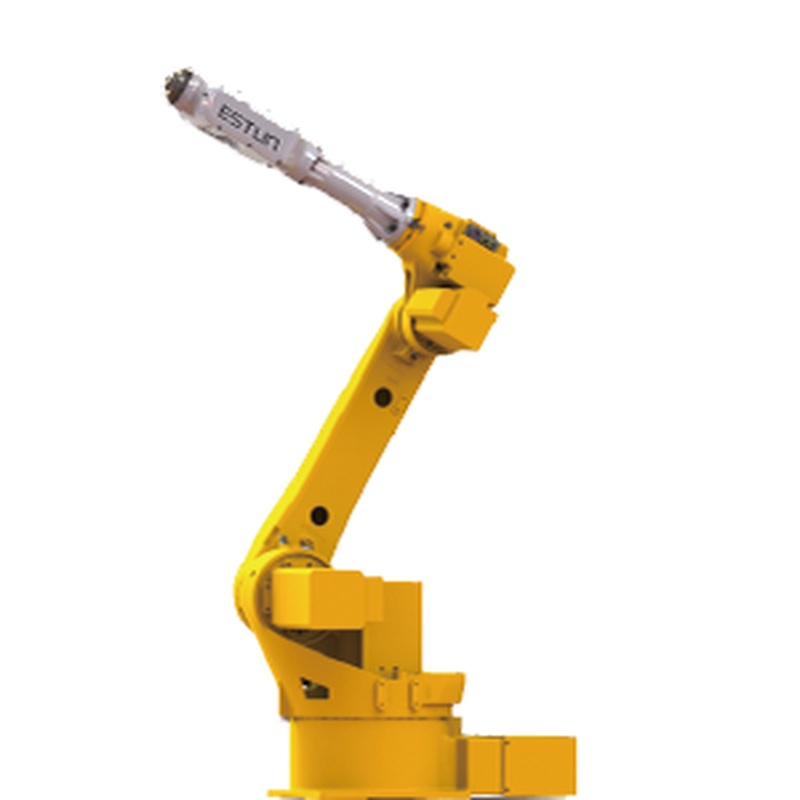

ESTUN ER30B-1810-P Schwere Nutzlast Industrieroboter Palettieren Arm

1.Einführung in die ESTUN ER30B-1810-P

In der sich entwickelnden Landschaft der Fabrikautomation ist der Bedarf an Robotern, die Stärke mit Präzision und Widerstandsfähigkeit kombinieren, von höchster Bedeutung. Die ESTUN ER30B-1810-P zeichnet sich als definitive Antwort auf diese Herausforderung aus. Dieses Modell ist nicht nur als palettierender Roboterarm konzipiert, sondern als vielseitiger Heavy Payload Industrial Roboter-Kern, der für Präzisionsaufgaben in einigen der anspruchsvollsten industriellen Umgebungen entwickelt wurde. Mit einer robusten Nutzlastkapazität von 30 kg, einer agilen Reichweite von 1810 mm und einer kritischen Gesamtkörper-Schutzklasse IP67 überbrückt der ER30B-1810-P die Lücke zwischen schwerem Materialhandling und hoher Genauigkeit. Es ist speziell für Anwendungen entwickelt, in denen die Exposition gegenüber Staub, Feuchtigkeit oder häufigen Waschfällen eine tägliche Realität ist, wie z. B. Lebensmittel- und Getränkeverpackungen, Metallbearbeitung und Schleifmaterialhandel, die Zuverlässigkeit liefert, wo es am meisten benötigt wird.

2.Die Evolution der „B-Serie“: Präzision trifft Schutz

Der ER30B-1810-P gehört zur Gelenkroboter der neuen Generation „B-Serie“ von ESTUN. Diese Serie bedeutet einen strategischen Wechsel auf integrierte Robustheit und intelligente Leistung. Im Gegensatz zu früheren Generationen oder Modellen, die sich rein auf Reichweite oder maximale Nutzlast konzentrierten, konzentriert sich die Philosophie der B-Serie auf die Schaffung eines Roboters, der eine selbstständige, langlebige und hochpräzise Automatisierungseinheit ist. Das „P“ in seinem Modellnamen unterstreicht weiter seine Bereitschaft für präzisionsorientierte Prozesse wie Bearbeitung, Montage und komplizierte Palettierung, nicht nur einfache Übertragungsaufgaben. Dieser Konstruktionsansatz gewährleistet, dass der Roboter außergewöhnliche Leistungsmetriken - insbesondere eine Wiederholbarkeit von ±0,05 mm - auch unter voller Last und unter ungünstigen Bedingungen aufrechterhalt, was ihn zu einem zuverlässigen und präzisen Produktionsmittel macht.

3.Technical Deep Dive: Kernfunktionen und Vorteile

Die Leistung des ER30B-1810-P wird durch mehrere wichtige technologische Fortschritte gestützt, die ihn von Standard-Industrierobotern unterscheiden.

Kompromisslose Umweltdichtung (IP67)

Die IP67-Bewertung ist der Eckstein der Identität dieses Roboters. Diese Bewertung garantiert einen vollständigen Schutz vor dem Eindringen von Staub und die Fähigkeit, vorübergehendes Eintauchen in Wasser zu widerstehen. In der Praxis ermöglicht dies dem ER30B-1810-P einen zuverlässigen Betrieb in Umgebungen, die anfällig für:

Hochdruckwaschbecken: Häufig in der Lebensmittel-, Pharma- und Chemieindustrie für Sanitär.

Abrasiver Staub: in Gießereien, Keramikfliesen Handhabung oder Pulver Verpackungslinien gefunden.

Hohe Feuchtigkeit und Splash: in Kühlstationen, Beschichtungslinien oder im Freien angrenzenden Logistikbereichen vorhanden.

Dieses Schutzniveau reduziert die Wartungsausfälle und den Verschleiß der Komponenten drastisch und gewährleistet langfristige Zuverlässigkeit und niedrigere Gesamtbetriebskosten.

Optimierte Konstruktion für Integration und Leistung

Neben der Dichtung verfügt der Roboter über ein optimiertes mechanisches Design. Seine intern geleiteten Dienstleistungen für pneumatische Leitungen und elektrische Kabel durch den Arm (optional verfügbar) schützen die Verkabelung vor äußeren Schäden, Verstopfungen und Verschmutzung. Dies führt zu einer saubereren Arbeitshülle, einer längeren Kabellebensdauer und einer vorhersehbaren Roboterbewegung. Darüber hinaus bietet die optimierte Armstruktur eine erhöhte Steifigkeit, die sich direkt in die hohe Positionsgenauigkeit und Stabilität übersetzt, die für Präzisionsaufgaben erforderlich ist, auch bei der Handhabung der vollen 30 kg Nutzlast.

4. Primäre Anwendungsszenarien: Wo es ausgezeichnet ist

Die Spezifikationen des ER30B-1810-P machen es zur idealen Lösung für eine Vielzahl anspruchsvoller Anwendungen:

Anforderliches Palettieren und Verpacken

Obwohl es in der Lage ist, allgemeine Materialbehandlung, ist es wirklich in der komplexen Palettierung hervorragend. Seine sechsachsige Freiheit ermöglicht komplexe Schichtmuster und den Umgang mit unregelmäßig geformten Beuteln oder Boxen. Die IP67-Bewertung ist hier entscheidend für End-of-Line-Verpackungen in Food& Amp; Getränke oder chemische Anlagen, in denen Hygiene und Wasch-Down verpflichtend sind, so dass es ein überlegener Palletisierungsroboterarm für nicht-Reinraum-Umgebungen ist.

Präzisionsbetrieb unter harten Bedingungen

Dieser Roboter eignet sich einzigartig für Prozesse, die Genauigkeit unter Schmutz oder Feuchtigkeit erfordern. Zu den wichtigsten Anwendungen gehören:

Maschinentending: Laden / Entladen von CNC-Bearbeitungszentren oder Spritzgießmaschinen, bei denen Schneidflüssigkeitsnebel oder Kunststoffpartikel vorhanden sind.

Schleifen und Entgraten: Mit seiner hohen Wiederholbarkeit, um Metallguss konsistent zu beenden, mit der IP67-Bewertung, die es vor Schleifstaub schützt.

Montage und Klebstoffverteilung: Durchführung präziser Montageaufgaben oder Anwendung von Dichtmitteln in der Herstellung von Automobilkomponenten, unberührt von Umgebungsbedingungen.

5.Specification Übersicht

Der ESTUN ER30B-1810-P ist ein sechsachsiger Gelenkroboter. Er liefert eine maximale Nutzlast von 30 Kilogramm und hat eine maximale horizontale Reichweite von 1810 Millimetern. Ein wichtiges Leistungsmerkmal ist seine hohe wiederholbare Positionierungsgenauigkeit, typischerweise innerhalb von ± 0,05 mm. Der gesamte Roboter ist nach IP67 geschützt und ermöglicht den Betrieb in staubigen und nassen Umgebungen. Es ist für die Bodenmontage konzipiert und dient als Kernkomponente für die Präzisionsbearbeitung, Palettierung, Bearbeitung und Montage in anspruchsvollen Branchen.

6.Key Unterscheidungen von Wettbewerbslösungen

Die Wahl des ER30B-1810-P bietet gegenüber alternativen Ansätzen deutliche Vorteile:

Vielseitigkeit über Hingabe: Im Vergleich zu einem herkömmlichen 4-Achs-Palettierer bietet er viel größere Flexibilität für gemischte Produktionslinien und kann für mehrere Aufgaben über die Palettierung hinaus neu programmiert werden.

Widerstandsfähigkeit gegenüber Standardmodellen: Im Vergleich zu Robotern mit nur IP54 oder niedrigerem Schutz garantiert es Langlebigkeit und Zuverlässigkeit in rauen Umgebungen, wodurch kostspielige Ausfälle und Produktionsstörungen vermieden werden.

Präzision bei Nutzlast: Es liefert ein Niveau an Genauigkeit, das typischerweise mit Robotern mit niedrigerer Nutzlast verbunden ist, was es für Aufgaben geeignet macht, die sowohl Stärke als auch Feinheit erfordern.

7.Expanding Ihr Wissen: In-Tiefe Q & amp; Amp; Ein

Q1: Für eine Palettierungsanwendung, was sind die konkreten Vorteile der Wahl dieses 6-Achsen-Roboters gegenüber einem schnelleren, dedizierten 4-Achsen-Palettierer?

Die Wahl hängt von Flexibilität und Zukunftssicherheit gegenüber einer einzigen, optimierten Aufgabe ab. Ein dedizierter 4-Achs-Palettierer ist ein Meister der Geschwindigkeit für wiederholte, feste Muster. Der 6-Achs-ER30B-1810-P bietet jedoch strategische Vorteile, die seinen Platz auf einem dynamischen Fabrikboden rechtfertigen. Erstens kann sein Gelenkarm komplexe, instabile oder unregelmäßig geformte Gegenstände mit Leichtigkeit handhaben und den Griffwinkel mitten in der Luft anpassen, um eine sichere Platzierung zu gewährleisten - etwas, mit dem ein einfacherer Griffer auf einer 4-Achsmaschine kämpfen kann. Zweitens bietet es eine unvergleichliche Anpassungsfähigkeit. Wenn sich Ihr Produktmix, die Box-Größe oder das Palettenmuster häufig ändern, kann der Roboter schnell ohne mechanische Anpassungen neu programmiert werden. Schließlich ermöglicht es Multitasking innerhalb einer einzigen Arbeitszelle. Der gleiche Roboter kann für eine Schicht palettieren, dann Werkzeuge wechseln, um Qualitätsprüfung, Etikettierung oder sogar leichte Montage durchzuführen, um Ihre Kapitalinvestition zu maximieren.

Q2: Die IP67-Bewertung wird betont. Wie führt dies zu realen Kosteneinsparungen und betrieblichen Vorteilen in einer anspruchsvollen Umgebung wie einer Gießerei oder einer Lebensmittelanlage?

Die IP67-Bewertung ist eine direkte Investition in Zuverlässigkeit und reduzierte Gesamtbetriebskosten. In einer Gießerei ist luftgetragener Metallstaub sehr abrasiv und leitfähig. In einem Standardroboter infiltriert sich dieser Staub in Lagerdichtungen und elektrische Steckverbinder, was zu beschleunigtem Verschleiß, elektrischen Shorts und häufigen, ungeplanten Ausfallzeiten zur Reinigung und Reparatur führt. Die IP67-Dichtung des ER30B-1810-P schafft eine hermetische Barriere, verlängert Wartungsintervalle von Wochen auf Monate oder Jahre und senkt die Ersatzteilkosten drastisch. In einer Lebensmittelanlage erfordern Sanitärprotokolle tägliche Hochdruck-chemische Waschvorgänge. Ein IP67-bewerteter Roboter kann vor Ort mit der Produktionslinie gereinigt werden, wodurch keine teuren Schutzgehäuse oder zeitaufwendige manuelle Abdeck- und Entdeckungsverfahren erforderlich sind. Dies erhöht die Betriebszeit der Produktion, reduziert die Wartungsarbeit und gewährleistet eine konsistente Hygieneinfüllung.

Q3: Dieser Roboter wird für Präzisionsaufgaben wie das Schleifen vorgeschlagen. Wie kann es die Genauigkeit mit einer Nutzlast von 30 kg aufrechterhalten, und welche spezifischen Merkmale ermöglichen dies?

Die Aufrechterhaltung der Genauigkeit unter Last ist eine Funktion fortschrittlicher mechanischer Konstruktion und Steuersysteme. Die Armstruktur des Roboters wird mit hochfesten Materialien und finiten Elementenanalysen entwickelt, um die Steifigkeit zu maximieren und Flexibilität und Vibrationen zu minimieren, wenn ein schweres Schleifwerkzeug befestigt ist oder während kräftiger Operationen. Hochpräzise Reduktoren (wie RV-Getriebe) in jedem Gelenk minimieren den Rückschlag und stellen sicher, dass befohlene Bewegungen sich direkt in präzise Armbewegung übersetzen. Das Steuersystem ergänzt diese Hardware durch fortschrittliche Nutzlastkompensationsalgorithmen. Sobald das Gewicht und das Schwerpunkt des Werkzeugs dem System beigebracht werden, passt der Controller das Motordrehmoment in Echtzeit aktiv an, um Schwerkraft und Trägheitskräfte zu entgegenzuwirken und sicherzustellen, dass die Werkzeugspitze dem programmierten Pfad mit konsistenter Genauigkeit folgt, unabhängig von der Haltung oder Geschwindigkeit des Roboters.

Q4: Was ist die praktische Bedeutung von "Kundenkabel interne Routing" und wie beeinflusst es den täglichen Betrieb?

Die interne Kabelrouting löst einen der anhaltendsten Schmerzpunkte in der Robotik: einen externen Kabelausfall. Kabel, die außerhalb des Arms hängen, sind anfällig, sich an Ausrüstung zu knüpfen, durch fallende Gegenstände zu zerschlagen und ständige Müdigkeit durch Biegen zu erleiden. Dies führt zu häufigen Pausen, Signalstörungen und ungeplanten Stopps. Durch die interne Routing von Versorgungsunternehmen (Luft, Strom, Sensorsignale) schützt der ER30B-1810-P diese lebenswichtige Infrastruktur. Der tägliche betriebliche Einfluss ist tiefgreifend: Dies führt zu einer erheblich verbesserten mittleren Zeit zwischen Ausfällen (MTBF) für Kabel und reduziert Wartungseingriffe. Es führt auch zu einer saubereren, sichereren Arbeitszelle ohne Hinterkabel, um Gefahren zu verursachen oder Müll zu sammeln. Schließlich ermöglicht es glattere und schnellere Roboterbewegungen, da es keinen externen Kabelwiderstand gibt, der zu konsistenteren Zykluszeiten beitragen kann.

Q5: Wie integriert sich ein Roboter wie dieser in eine moderne "Smart Factory" oder Industrie 4.0-Einrichtung?

Der ER30B-1810-P ist als Datenerzeugungsknoten in einem vernetzten Ökosystem konzipiert. Durch seinen Controller und kompatiblen Schnittstellen kann er eine Fülle von Betriebsdaten bereitstellen. Dazu gehören Echtzeitinformationen zu Gelenktemperaturen, Motorströmen, Zykluszahlen und Fehlerprotokollen. In einer Smart Factory werden diese Daten in ein zentrales Manufacturing Execution System (MES) oder eine Cloud-Plattform (wie ESTUNs E-Noesis) eingespeist. Hier ermöglicht es eine prädiktive Wartung, indem Trends analysiert werden, um Lager- oder Reduzierungsverschleiß vor Ausfall vorherzusagen. Es ermöglicht die Fernüberwachung und Diagnose, so dass Ingenieure Probleme außerhalb des Standorts beheben können. Darüber hinaus erleichtert es die Verfolgung der OEE (Overall Equipment Effectiveness) der Produktion, die den Managern klare Einblicke in die Auslastung von Anlagen, die Leistung und die Gründe für Ausfallzeiten bietet, wodurch datengestützte Entscheidungen zur Optimierung des gesamten Produktionsflusses ermöglicht werden.
